乾式排煙脱硫システ

バイオガス

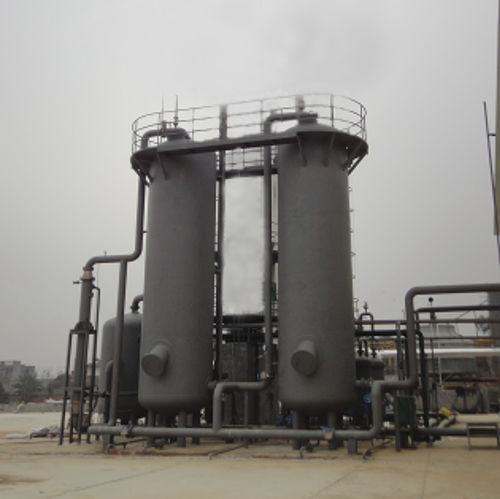

乾式化学脱硫法は、バイオガス中の硫化水素を除去するための簡単で効率的かつ低コストのソリューションであり、一般的に硫化水素含有量の少ない低流量のバイオガスに適している。主な原理は、H2SがO2によって硫黄または硫黄酸化物に酸化されるため、乾式酸化プロセスとしても知られています。 このプロセスは、活性炭や酸化第二鉄などの化学物質を充填した円筒状の容器として構成されています。低速の原料バイオガスは充填層を通過し、硫化水素は硫黄または硫黄酸化物に酸化され、充填層に残ります。そして浄化されたバイオガスは上部の位置でタワーから流れ出ます。 我々はこの円筒形の容器をタワーと呼び、材料は炭素鋼またはステンレス鋼で、壁の厚さは4〜10mmで、直径は440〜5000mmの範囲で変化し、タワーの高さは1.0〜10メートルで利用可能です。それは一種の非標準的な装置であり、実際の寸法は、ガスの流れと生のバイオガスの硫化水素の含有量に応じて異なります。 主な設備は、観測窓、圧力計、温度計などが装備された脱硫剤で満たされた鉄骨構造の塔です。通常は2つの塔が交互に使用され、1つは操作のために、もう1つは再生のために使用されます。バイオガスが塔の下の方に流れると、以下のような化学反応が起こります。 脱硫剤（酸化鉄）。 第一段階。第一段階：Fe2O3-H2O + 3 H2S = Fe2S3 + 4 H2O （脱硫） 第二段階：Fe2O3-H2O + 3 H2S = Fe2S3 + 4 H2O 第二段階Ｆｅ２Ｓ３＋３／２Ｏ２＋３Ｈ２Ｏ＝Ｆｅ２Ｏ３-Ｈ２Ｏ＋２Ｈ２Ｏ＋３Ｓ（再生
