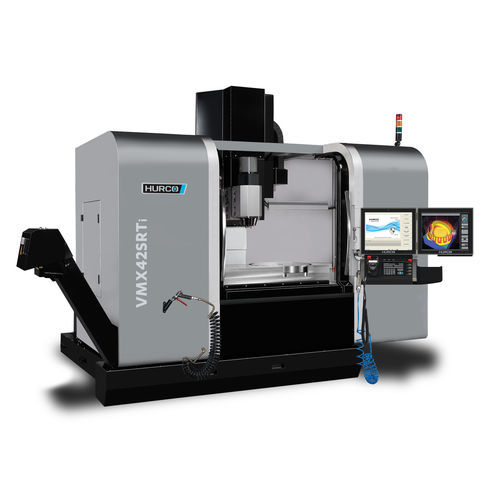

5軸マシニングセンタ VMX 42SRTi縦型ロータリーテーブルSK40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- SK40
- ツールステーション数
- 40ツール
- X軸移動距離
1,067 mm
(42.01 in)- Y軸移動距離
610 mm
(24.02 in)- Z軸移動距離
610 mm
(24.02 in)- 回転速度
12,000 rpm, 16,000 rpm
(75,398 rad.min-1, 100,531 rad.min-1)- 出力
36.5 kW
(49.63 hp)- X軸の移動速度
38 m/min
- Y軸の移動速度
38 m/min
- Z軸の移動速度
32 m/min
- 最大テーブル積載量
500 kg, 1,360 kg
(1,102 lb, 2,998 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
8,400 kg
(18,518.83 lb)- 全長
4,954 mm
(195 in)- 全幅
3,767 mm
(148.3 in)- 全高
3,187 mm
(125.5 in)
詳細
高ミックス製造用に設計されたスイベルヘッド／ロータリーマシン
テーブル
主軸端 - テーブル (mm) - 9 - 619
作業面/回転直径（mm） - 1.270 x 610 / 600
Tスロット (DIN 650) - 5 x 18 x 100
トラベル
B軸（°）- +/- 90
C軸 (°) - 360
スピンドル
スピンドル最大トルク (Nm) - 118
フィードレート
早送りB軸/C軸 (rpm) - 50 / 100
自動工具交換装置
工具最大径(mm) - 75
工具最大長 (mm) - 250
詳細
内容クーラントタンク (l) - 314
スクレーパ式チップコンベヤ - 標準
---
