5軸マシニングセンタ DCX 32-5 Si
横型ガントリー型ダブルコラム

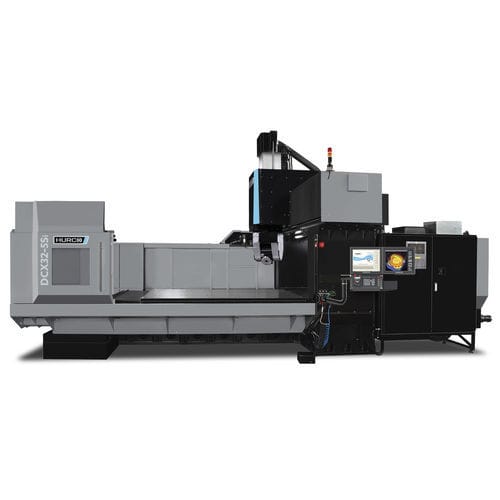

5軸マシニングセンタ - DCX 32-5 Si - Hurco GmbH Werkzeugmaschinen - 横型 / ガントリー型 / ダブルコラム

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 横型
タイプ: ガントリー型, ダブルコラム
スピンドル: HSK-63-A
ツールステーション数: 40ツール, 16ツール
X軸移動距離: 3,200 mm
(125.98 in)
Y軸移動距離: 2,100 mm
(82.68 in)
Z軸移動距離: 900 mm
(35.43 in)
回転速度: 18,000 rpm
(113,097 rad.min-1)
出力: 63 kW
(85.66 hp)
X軸の移動速度: 15,000 mm/min
(10 in/s)
Y軸の移動速度: 15,000 mm/min
(10 in/s)
Z軸の移動速度: 10,000 mm/min
(7 in/s)
最大テーブル積載量: 11,000 kg
(24,251 lb)
最大ツール重量: 7 kg
(15.4 lb)
総重量: 37,700 kg
(83,114.27 lb)
全長: 9,982 mm
(393 in)
全幅: 6,815 mm
(268.3 in)
全高: 5,250 mm
(206.7 in)

詳細

旅行 B軸（°）- +100 / -110 C軸（°）- ±360 テーブル主軸端 - テーブル (mm) - 66 - 966 テーブル作業面 W x D (mm) - 3000 x 1700 T溝 (DIN 650) - 7 x 22 H8 x 220 スピンドルスピンドル最大トルク（Nm） - 106 フィードレート早送りB軸/C軸 (rpm) - 120 / 80 X/Y/Z軸スラスト（kN） - 61 / 41,5 / 40,6 自動工具交換装置工具最大径（mm） - 76 工具最大長 (mm) - 300 詳細内容クーラントタンク (l) - 1.470 スクレーパ式チップコンベヤ - 標準装備チップオーガー - 標準装備

---
