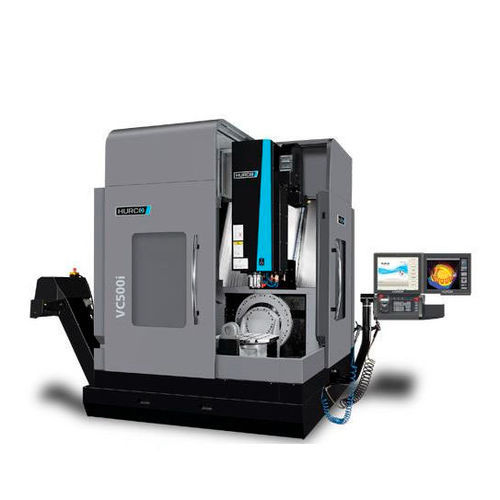

5軸マシニングセンタ VC 500i縦型回転テーブルSK40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 回転テーブル
- スピンドル
- SK40
- ツールステーション数
- 40ツール, 30ツール
- X軸移動距離
520 mm
(20.47 in)- Y軸移動距離
450 mm
(17.72 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
13 kW
(17.68 hp)- X軸の移動速度
28 m/min
- Y軸の移動速度
28 m/min
- Z軸の移動速度
28 m/min
- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
8,400 kg
(18,518.83 lb)- 全長
4,592 mm
(180.8 in)- 全幅
3,604 mm
(141.9 in)- 全高
2,955 mm
(116.3 in)
詳細
テーブル
主軸端 - テーブル (mm) - 150 - 550
面板/部品最大径(mm) - 500 / 625
Tスロット (DIN 650) - 5 x 14 x 100
トラベル
B軸 (°) - +110 / -110
C軸 (°) - 360
スピンドル
スピンドル最大トルク (Nm) - 82
フィードレート
早送りB軸/C軸 (rpm) - 25 / 25
自動工具交換装置
工具最大径(mm) - 80 / 75
工具最大長 (mm) - 250
詳細
内容クーラントタンク (l) - 320
スクレーパ式チップコンベヤ - 標準
---
カタログ
5-AXIS MACHINING CENTERS
24 ページ
