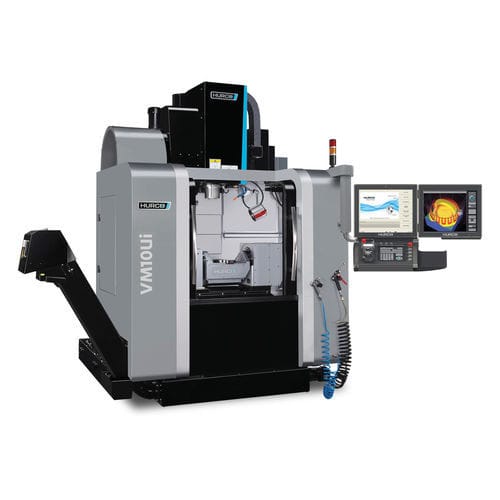

5軸マシニングセンタ VM 10UiPlus縦型SK4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- SK40
- ツールステーション数
- 24ツールステーション
- 応用
- 小部品製造
- その他の特徴
- 高出力
- X軸移動距離
533 mm
(20.98 in)- Y軸移動距離
406 mm
(15.98 in)- Z軸移動距離
483 mm
(19.02 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
11 kW
(14.96 hp)- X軸の移動速度
28 m/min
- Y軸の移動速度
28 m/min
- Z軸の移動速度
28 m/min
- 最大テーブル積載量
150 kg
(331 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
2,850 kg
(6,283.17 lb)- 全長
3,246 mm
(127.8 in)- 全幅
3,379 mm
(133 in)- 全高
2,714 mm
(106.9 in)
詳細
テーブル
主軸端 - テーブル (mm) - 36 - 519
面板/部品最大径(mm) - 198 / 320
Tスロット (DIN 650) - 6 x 10
トラベル
A軸 (°) - +30 / -110
C軸 (°) - 360
スピンドル
スピンドル最大トルク (Nm) - 61
フィードレート
早送りA軸/C軸 (rpm) - 25 / 25
自動工具交換装置
工具最大径(mm) - 80
工具最大長 (mm) - 250
詳細
内容クーラントタンク (l) - 108
チップオーガー - 標準
---
カタログ
5-AXIS MACHINING CENTERS
24 ページ
