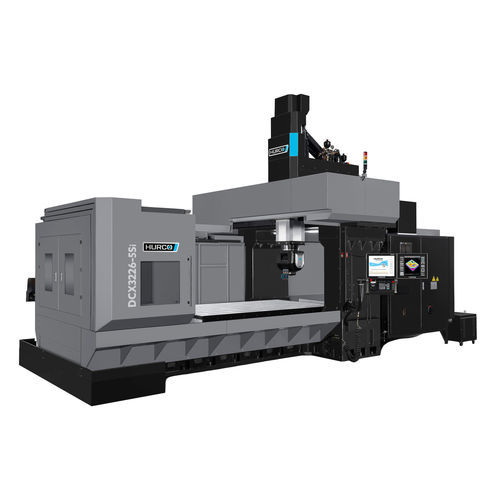

5軸マシニングセンタ DCX 3226 HT-5 Si
縦型ガントリー型ダブルコラム

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 縦型
タイプ: ガントリー型, ダブルコラム
スピンドル: HSK-A 100
ツールステーション数: 40ツール, 16ツール
X軸移動距離: 3,200 mm
(125.98 in)
Y軸移動距離: 2,450 mm
(96.46 in)
Z軸移動距離: 1,100 mm
(43.31 in)
回転速度: 12,000 rpm
(75,398 rad.min-1)
出力: 53 kW
(72.06 hp)
X軸の移動速度: 15 m/min
Y軸の移動速度: 15 m/min
Z軸の移動速度: 10 m/min
最大テーブル積載量: 14,000 kg
(30,865 lb)
最大ツール重量: 30 kg
(66.1 lb)
全長: 10,382 mm
(408.7 in)
全幅: 7,165 mm
(282.1 in)
全高: 6,263 mm
(246.6 in)

詳細

トラベル B軸 (°) - ±110 C軸（°）- ±360 テーブル主軸端 - テーブル (mm) - 201 - 1.301 テーブル作業面幅 x 奥行（mm） - 3.000 x 2.100 Tスロット（DIN 650） - 9 x 22mm x 220mm スピンドル主軸トルク（S6 - 40%）（Nm） - 253 最大工具長（mm） - 300 工具最大径（mm） - 240

---
