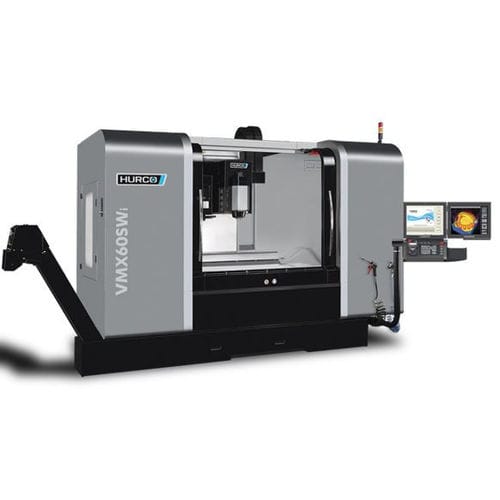

5軸マシニングセンタ VMX 60SWi縦型SK4040ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- SK40
- ツールステーション数
- 40ツール, 16ツール
- X軸移動距離
1,524 mm
(60 in)- Y軸移動距離
660 mm
(25.98 in)- Z軸移動距離
610 mm
(24.02 in)- 回転速度
12,000 rpm, 16,000 rpm
(75,398 rad.min-1, 100,531 rad.min-1)- 出力
36.5 kW
(49.63 hp)- X軸の移動速度
32 m/min
- Y軸の移動速度
32 m/min
- Z軸の移動速度
24 m/min
- 最大テーブル積載量
2,000 kg
(4,409 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
9,900 kg
(21,825.76 lb)- 全長
5,606 mm
(220.7 in)- 全幅
3,930 mm
(154.7 in)- 全高
3,378 mm
(133 in)
詳細
スイベルヘッドと光学回転A軸またはC軸を備えた巨大な移動能力
テーブル
主軸端 - テーブル (mm) - 102 - 711
テーブル作業面 W x D (mm) - 1.680 x 660
Tスロット (DIN 650) - 6 x 18 x 100
トラベル
B軸 (°) - +/- 90
スピンドル
主軸出力（kW） - 36,5
スピンドル最大トルク（Nm） - 120
フィードレート
早送りB軸（rpm） - 90
X/Y/Z軸スラスト（kN） - 22,7 / 22,7 / 35,3
自動工具交換装置
工具最大径（mm） - 75
工具最大長 (mm) - 250
詳細
内容クーラントタンク (l) - 848
スクレーパ式チップコンベヤ - 標準
---
