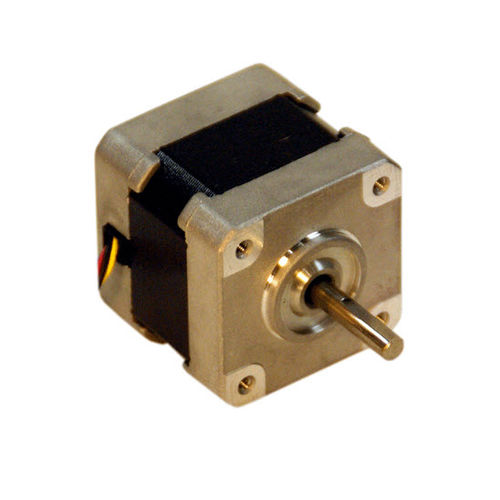

DCモーター H17ET series

ハイブリッド型ステッピング12VNEMA 17

H17ETハイブリッドステッパー仕様。 取付フランジ：NEMA 17 ステップ角：1.8 回転ごとのステップ: 200 位置精度：+5%以下 段階の数: 4 (単極) *。 温度上昇: 最高 70°C 絶縁抵抗: 1 分間 500VDC で 100M ohms 誘電性の強さ: 1 分のための 500VAC 絶縁材のクラス: クラス B リード線数：6本 リード線：UL3265 AWG#26 操作の周囲の臨時雇用者: -10°C ~ +50°C 放射状の演劇: 0.03 mm の最高 0.4 kg の負荷で 軸演劇: 0.5 kg の負荷の 0.08 mm の最高 その他のリード線や位相構成については、Hurstにお問い合わせください。 ユニポーラドライブ モータ相の巻線電流を一方向（通常はグランド）のみに切り替えます。 - シンプルで低コストな駆動回路 - センタータップ巻きが必要 - 低出力トルク - 6＆8リードモーター バイポーラドライブ - モーター相の巻線電流を両方向に切り替えています。 - 高コストな駆動回路 - 高出力トルク - 約1.4 X ユニポーラドライブ - 4,6,8リードモータ - 8 リードモータは、バイポーラ駆動で使用するとより効率的です。
