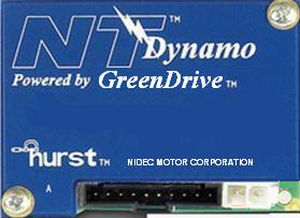

DC速度コントローラー GreenDrive™

ブラシレスアナログアナログ入力

GreenDrive™ 12-48 VdcブラシレスDC制御仕様。 電圧：アナログおよびPWM制御方式用12-45Vdc 12-48 Vdc（ホール出力付き 動作モード外部、オープンループ速度、クローズドループ速度。 トルク（オープンループ）、プリセット速度 制御方法。アナログ、PWM、PWM & 方向 注：これらの制御方法は、内部で供給される 5Vdc 電源の有無にかかわらず使用できます。 エンコーダオプション。100, 250, 256/インデックス付き, 400, 1000ライン利用可能 保護機能現在の限界 アンダーボルテージ 一体型デザイン: - HST23とDynamoブラシレスDCモーターの背面にフィットします。 追加情報 柔軟性 - 信頼性 - そして手頃な価格。 外部 - 外部制御モジュール（整流ボード）は、標準のホール信号セット、多数のエンコーダオプション、およびモータ相巻線用の大電流コネクタをユーザーに提供することで、外部モータドライブのDynamoモータへの接続を簡素化します。 このモジュールは、10～48Vdc電源を使用する外部モータードライブと互換性があります。 外部制御モジュールは、ほとんどのブラシレスモータドライブで必要とされるロータ位置検出のための標準システムを提供します。 120 度間隔で配置された 3 つのホールデバイスは、モータのロータに同期した磁気ディスクを感知します。 ホール信号は、モータドライブに安価な速度フィードバックを提供するために使用することができますが、より正確な制御のために、積分型、2 チャンネルの直交エンコーダオプションの幅広い配列を利用できます。 エンコーダの直交特性により、ユーザーはモータの回転方向と速度を決定することができます。 アナログ - アナログ・オープンループ・モータ制御は、DC 入力電圧を三相波形に変換します。
