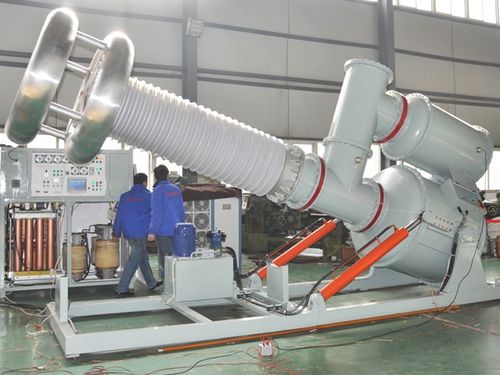

絶縁試験装置 GIT series

電圧部分除荷変圧器

GITシリーズ GIS高電圧テストセット 製品の説明 GITシリーズGIS高圧テストセットは、高電圧昇圧、高電圧測定、高電圧トランス、高電圧カップリングコンデンサとすべてのコンポーネントを密閉空間に統合しています。高電圧は2つのモードで生成されます：リアクトルのインダクタンスとテストオブジェクトのキャパシタンスを使用して電圧共振テストを実現し、テストオブジェクトから高電圧、大電流を得るために。もう一つは、高電圧トランスから直接必要な高電圧を得ることです。 それは高圧のために広く利用されています、大きい容量の GIS の電源装置は絶縁された抵抗電圧テスト、部分的な排出テストおよび GIS の変圧器の正確さテスト、GIS の変電所、GIS の電源装置の製造業者、洗面器のタイプ電気絶縁体の製造業者のために適した抵抗電圧テスト、部分的な排出テストを、です。 特徴 得られる高圧は容器でよく密封され、保護されて、人の安全、外の干渉を保護しません。 正確なテスト測定。 高圧袖インターフェイスを加えれば、それは従来の高圧装置にさまざまな高圧テストをすることができる高圧に導くことができます。 高圧テストの最も安全なタイプ。 仕様 電圧グレード：100kV, 200kV, 250kV, 300kV, 500kV, 750kV, 1000kV. 容量: 50-2000kVA。 高電圧発生モード：高電圧トランス昇圧と直列共振（電力周波数、周波数変換）。 昇圧電圧のすべての方法は、1つのレベルの電圧ブースト、カスケード昇圧電圧への必要性はありません。 入力電圧: 0.35-10kV。 部分的な排出容量。評価される電圧 3pc （正常な環境）。 インピーダンス電圧: 5%。
