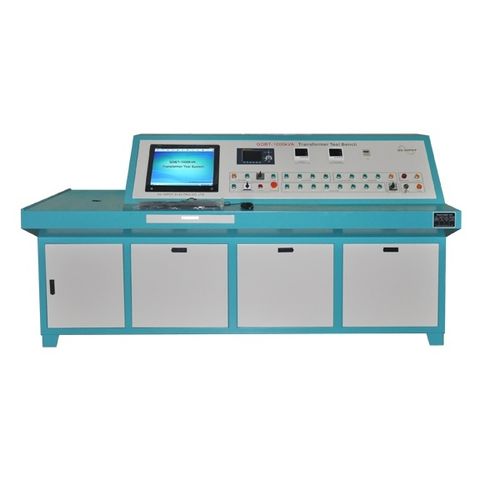

電動式試験用ベンチ GDBT-1000kVA

手動変圧器

GDBT-1000kVAの変圧器のテストベンチ 試験対象 22.9kV単相変圧器および特殊変圧器。 負荷電圧と電流。AC 0-650V/78A、AC 0-1200V/29A、AC 0-2400V/14.6A 試験した変圧器のインピーダンスは7%以内、HV側は23kV、11kV、6kV。LV側は0.05kV-2.4kVです。 このテストベンチはテストの下で行うことができます 1.無負荷損失、定格電流に対する無負荷電流の割合を含む無負荷試験。 2.負荷損失、インピーダンス電圧パーセンテージ、自動温度変換、負荷損失試験を含む負荷試験を30％以下、または全電流以上で実施。 3.誘導電圧試験。 特徴 1.テストデータを手動で記録し、データベースに保存します。 2.無負荷試験のデータを波形と定格電圧で自動補正することができます。 3.負荷試験のデータは、温度（75℃、100℃、120℃、145℃）と定格電流で補正することができます。 4.無負荷試験では、LV側の電圧をモニタすることができます。 5.負荷試験では、HV側の電流をモニタすることができます。 6.フロントパネルのボタンで、すべてのテスト機能やテストプロセスを選択・制御することができます。 7.すべての試験結果は、GB1094、IEC60076またはANSI C57の要件に従って修正されています。 8.PCソフトでテストの手順を進めることができます。 9.すべてのデータを保存・印刷することができます。 10.ゼロ保護、過電流保護、過電圧保護機能付き。 11.CT/PTレンジが自動で切り替わります。 12.テストベンチでは、ループ回路全体を完全に制御して測定を監視します。 13.安全警報システム
