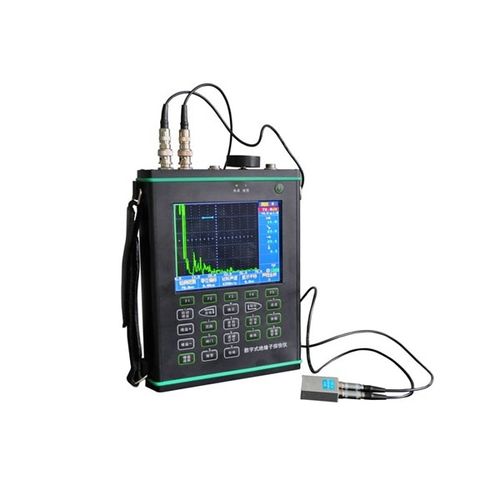

超音波欠陥検出器 GDUD series

非破壊試験ポータブル

GDUD-PBI 電気機器用超音波探傷器 超音波探傷器は、電気機器の内部機械的損傷を検出するために使用される非破壊検査装置です。 アプリケーション それはブッシュ、母線、ワイヤー クランプ、変圧器タンク、current&voltage の変圧器、避雷器、発電機軸受け装置および磁器の柱のタイプ絶縁体、等のような電気機器の内部欠陥を、検出します。 特徴 TFTトゥルーカラースクリーン。 高精度で幅広いアプリケーションに対応。 欠陥検出の高感度、110dbまで。 柱のタイプ絶縁体のための作り付けの標準的なカーブそしてテストブロック。内部クラックルの欠陥が超標準的であれば装置は警報を発します。 プローブとテストオブジェクト間の結合を最適化し、精度を保証するプローブと曲率表面のための自動目盛り。 優れた反干渉性能を持つアルミ合金シャーシ。低ノイズ、高S/N比。 仕様 働く頻度: 0.5~20 MHz ゲイン調整110dB（手動0.1dB/2dB/6dBステップワイズ 検出範囲。0~9999mm の縦波（鋼鉄 速度の範囲。0 ~ 9000 m/s ダイナミックレンジ：≥32dB 縦の直線性の間違い: ≤ 3% の 水平方向の直線性の間違い: ≤ 0.1 決断。> 42dB (5P14) 余剰感度。> 62dB（深さ200mmΦ2、底面フラットホール データ保存容量：検出データ21グループ、1000エコー 電源/電圧。DC 7.4V リチウム電池、12 時間の連続的な働き; AC220V 環境温度: -25 から 50° C 関連する湿気: 20%-95% RH 次元。210*168*50 （mm 重量：1.8kg（バッテリー内蔵含む
