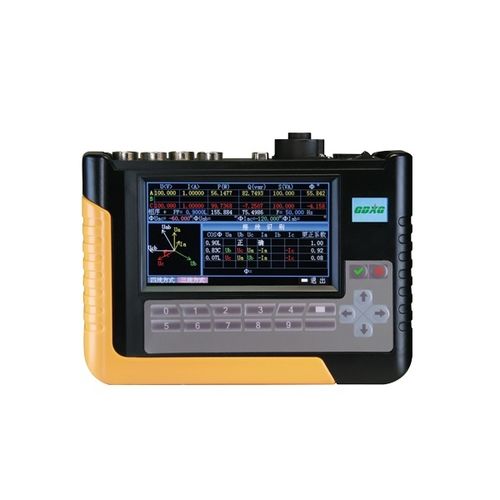

電気エネルギーメーター制御装置 GDW-5000A

GDW-5000A ハンドヘルド三相電力検査装置 一般情報 GDW-5000A の手持ち型の三相電力の検査官が電気エネルギー、電圧、流れ、活動的な力、反応力、段階、頻度、力率の間違いを同時に測定するのに使用されています、表示ベクトル図表および点検結果を。その上、それは三相電圧の第 2~51 倍音を測定し、時機を得た現在およびよりよく力の質を知っています。 5A、100A、500A、1000Aクランプメーターと装備されていて、低電圧CTの変圧器の比率を直接測定できます。CTの回路断線、接触不良、ターン間短絡などの故障や、CTの銘板比がCTの実際の比と一致しているかどうかを調べるのに便利です。 特徴 32ビット高速デジタル信号プロセッサを搭載。 TI社の32ビット高速120MHz DSPとAD社の高性能6ch16ビットADを採用し、多機能でワイドレンジなデジタル乗算器を開発しました。計算精度を確保するために浮動小数点演算を採用しています。 配線シミュレーション機能 本器が電圧・電流信号にアクセスできない条件で、現場のあらゆる配線をオフィスでシミュレーションし、対応する配線結果を得ることができます。この機能は、現場作業員のスキルアップのためのラインチェック訓練のツールとして利用することができます。 5Aクランプのエラーセルフチェック 計器内で発生した5Aと0.5Aの電流信号をクランプ5Aと100Aに加えてクランプメーターの誤差を測定します。
