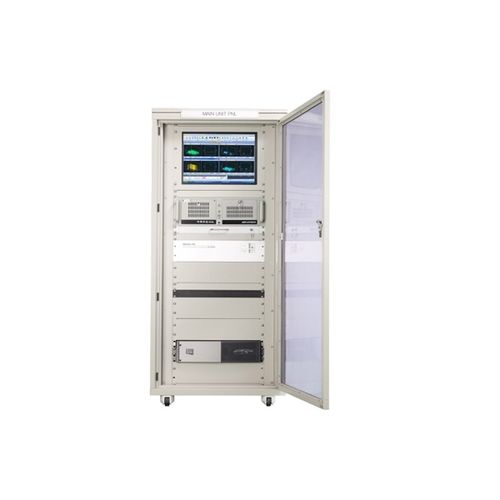

部分放電監視装置 GDPD-GSW/OL

GDPD-GSW/OL 発電機の部分放電オンライン監視システム I.一般情報 一般に、部分放電は、誘電体材料の特性が均一ではない位置で発生する。このような位置では、局所的な電界強度が増強され、局所的な電界強度が大きくなりすぎて、局所的な破壊が生じる。この部分的な破壊は、絶縁構造の全体的な破壊ではない。部分的な放電は、典型的には、絶縁体内部のガスボイド、隣接する導体、または絶縁界面のような、ある程度のガス空間が発達することを必要とする。 局所電界強度が絶縁材料の誘電強度を超えると、部分放電が発生し、電圧を印加する１周期の間に多数の部分放電パルスが発生する。 配信された放電量は、不均一な特性と材料の比誘電特性に密接に関連しています。 モータ内の著しい部分放電は、製造品質やラン後の劣化など、絶縁不良のサインであることが多いですが、これは故障の直接的な原因ではありません。しかし、モータの部分放電は、絶縁体に直接ダメージを与え、経年劣化に影響を与えることもあります。 特定の部分放電測定と分析は、新しい巻線や巻線部品の品質管理に効果的に使用できるだけでなく、運転中の熱的、電気的、環境的、機械的ストレスなどの要因によって引き起こされる絶縁不良を早期に検出することができ、絶縁不良につながる可能性があります。
