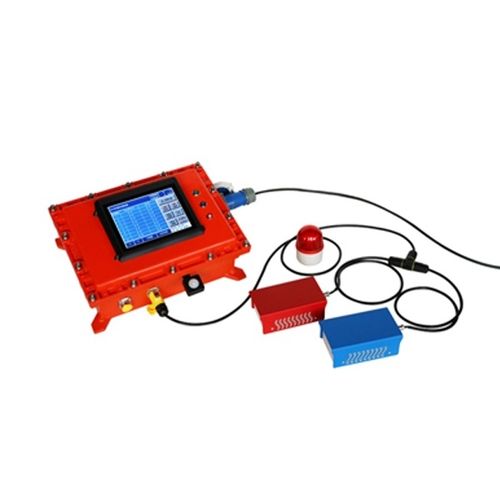

濃度監視装置 GD8000C

漏れ検出用SF6

GD8000C SF6 ガス漏れ警報オンライン監視システム 一般情報 定量漏洩警報システムは、主に変電所の35kV SF6開閉室と110kV、220kV、500kV GIS室で使用されており、SF6複合電気設備室の環境中のSF6ガス漏洩量や空気中の酸素量をリアルタイムで監視しています。 SF6ガスが漏れると、SF6ガスの密度が空気の5倍以上になり、下部空間に溜まって局所的な酸素不足を引き起こし、重大事故を引き起こします。GD8000C SF6ガス漏れ警報オンライン監視システムは、高感度の新型輸入SF6-O2センサー、温度センサー、湿度センサーを複数セット使用しています。室内のSF6とO2濃度がわずかに変化すると、センサーはこれらの変化に即座に反応し、SF6濃度が10ppmvであっても効果的に監視することができます。センサーによって監視される濃度変化は送信機、A/Dモジュール、RS485通信モジュール、シングルチップマイコンによってRS485通信デジタル信号に変換され、信号は現場のRS485バスを介して主制御装置に送信され、主制御装置はデータ処理を行い、保存し、アラームとリモート通信を行うかどうかを判断します。
