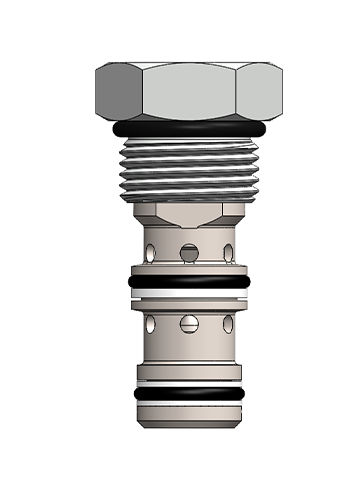

パイロット式逆止弁 PC08

カートリッジ式ピストン式ネジ留め

ねじ込み式、カートリッジ式、パイロット操作の油圧チェック弁で、一方向ブロック回路や負荷保持回路に適用できる。 PC08 は、②から③への流れを許容し、逆方向からの流れを阻止します。に十分な圧力がかかると、③から②へ流体を流すことができる。このタイプのバルブのパイロット比は3：1であり、①に③の負荷圧力の1/3以上の圧力が加わらないとバルブは開かない。静止状態または無負荷状態では、バルブは保持を保証するためにスプリング・バイアスされています。 オプションで密閉パイロットピストンもあります。カスタマイズされたベーススプリングを提供します。カスタマーサービスにお問い合わせください。 流量：性能表を参照。 内部リーク 最大 0.250bar（3600psi）で1mL/min（2滴/min） から①：最大250bar(3600psi)で115mL/min(7cu.in./min)(密閉ピストンなし) から①：漏れなし（密閉ピストンなし） パイロット比：3：1 ろ過：最大公称値10μm（NAS 8），ISO4406 19/17/14 流体粘度7.4～420cSt（50～2000ssu）の鉱物性または潤滑特性を有する合成油 取り付け：制限なし。 キャビティ：VC08-3 キャビティツール：T/H08-3RC-T-G（粗加工）キャビティツール：T/H08-3RC-T-G（粗加工） ； T/H08-3FM-T-G（精加工 シールキット：SK08-3X-TM
