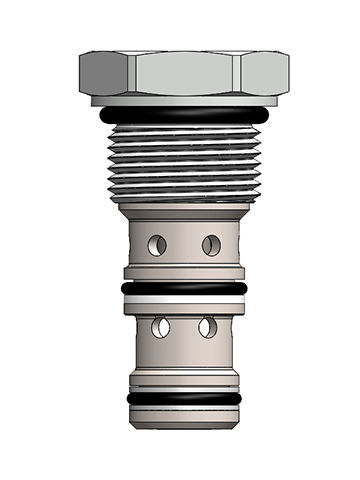

スプリング逆止弁 HPC10

カートリッジ式ピストン式ネジ留め

ねじ込み式、カートリッジ式、パイロット操作の油圧チェック弁で、一方向ブロック回路や負荷保持回路に適用できる。 HPC10 は、②から③への流れを許容し、逆方向からの流れを阻止します。に十分な圧力がかかると、③から②へ流体を流すことができます。このタイプのバルブのパイロット比は 3：1 であり、①に③の負荷圧力の 1/3 以上の圧力が加わらないとバルブは開きません。静止状態または無負荷状態では、バルブは保持を保証するためにスプリング・バイアスされています。 オプションで密閉パイロットピストンもあります。カスタマイズされたベーススプリングを提供します。ご相談ください。 流量：性能表を参照。 内部リーク 最大 0.250bar（3600psi）で25mL/min（5滴/min） から①：最大350bar (5000psi) で 115mL/min (7cu.in./min) (密閉ピストンなし) から①：漏れなし（密閉ピストンなし） パイロット比：3:1： チェックスプリングバイアス：標準：1bar（14.5psi）、シール付きピストン使用時：最小：5bar（51psi）。 3.5 bar（51 psi） クラッキング圧力：1 bar（14.5 psi） 3.5 bar（51 psi） 14.5 bar（203 psi） ろ過：最大公称値：10μm（NAS 8），ISO4406 19/17/14 流体7.4～420cSt（50～2000ssu）の粘度で潤滑特性を持つ鉱物ベースまたは合成油 取り付け：制限なし。 キャビティ：VC10-3 キャビティツール：T/H10-3RC-T-G（粗加工）キャビティツール：T/H10-3RC-T-G（粗加工） ； T/H10-3FM-T-G（精加工 シールキット：SK10-3X-TM
