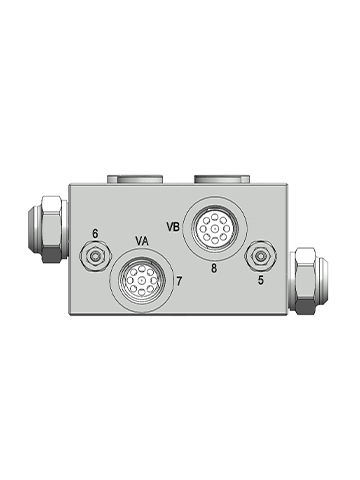

油圧式バルブ RF6540

制流アクチュエータ用径違い

デュアル圧力補償流量制御バルブは、圧力補償と流量制御を2つのラインで行うことができ、流量は優先的に制御されます。両方向のアクチュエータの圧力補償速度制御が必要な様々なアプリケーションに最適です。これらの制御は、両方向のリリーフ保護付きで、メータ優先の流量制御を提供します。高入力流量を受け入れるように設計されており、圧力コンペンセータ付きの流量リストリクタが、負荷変動に関係なくアクチュエータに供給される最大優先流量を制限します。余剰流量は、反対側のラインを経由してタンクに戻されます。各優先出力で感知し、反対側のラインにリリーフするリリーフバルブが、システムのリリーフ保護を提供します。回路の両側にあるチェックバルブは、アクチュエータからの戻り流を最小限の損失でタンクに戻すことができます。このバルブは、農業機械、エンジニアリング機械、および機器に適用できます。 操作と特徴 定常状態では、オイルポートVA (VB)からオイルポートMA (MB)を経由してアクチュエータに流れ込み、余分な流れはオイルポートVB (VA)を経由して逆止弁を通ってオイルタンクに戻ります。出口MA（MB）圧力が上昇すると、絞り弁の入口圧力が上昇し、リリーフ弁のギャップも上昇するため、余分な流れが分流され、MA（MB）ポート圧力が低下します。出口MA（MB）圧力が減少すると、スロットルバルブの入口圧力が減少し、リリーフバルブのギャップも減少するため、シャントが閉じられるまでシャントの流れを減らすには、MA（MB）ポート圧力を増加させます。
