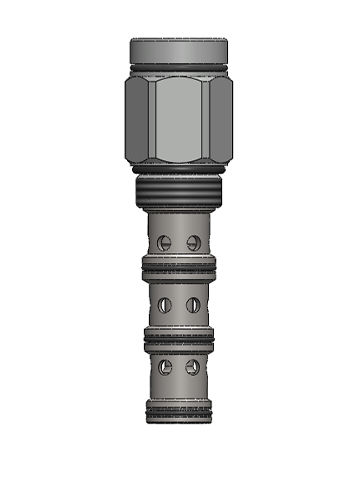

スプール油圧方向制御弁 PD16-2340-35

パイロット式3方向コンパクト

ねじ込み式、カートリッジ式、パイロット操作式、スプール式、ベント-エア式、遠隔パイロット作動が必要な3方回路用油圧方向制御弁。 操作 PD16-2340は、中立（パイロットなし）では③から②へ双方向に流れ、④では流れが遮断されます。 スプリングチャンバーはベントツーエアで、カートリッジ流路から内部でOリングシールされています。のリモートパイロット信号により、バルブは③から④へ開弁し、②の流量は遮断される。スプリングチャンバーはOリングで密閉されているため、カートリッジはどのポートでも完全に加圧され、必要なパイロット圧に影響を与えることはありません。 特徴 硬化スプールとケージで長寿命。 コンパクトで便利。 工業用一般キャビティ。 様々なバイアススプリングをご用意。 最大流量：性能表参照 フルシフトに必要なオイル量：2.6 ml (0.16 cu.in.) 内部漏れ：350 bar (5000 psi)で最大42 ml/min (2.56 cu.in./min) 取り付けトルク： 61-67 Nm (45-50 ft.lbs) 流体7.4～420cSt（50～2000ssu）の粘度で潤滑特性を持つ鉱物ベースまたは合成樹脂。 取り付け制限なし キャビティV16-4 キャビティツールT/H16-4RC-T-G（荒）、T/H16-4FM-T-G（仕上げ）
