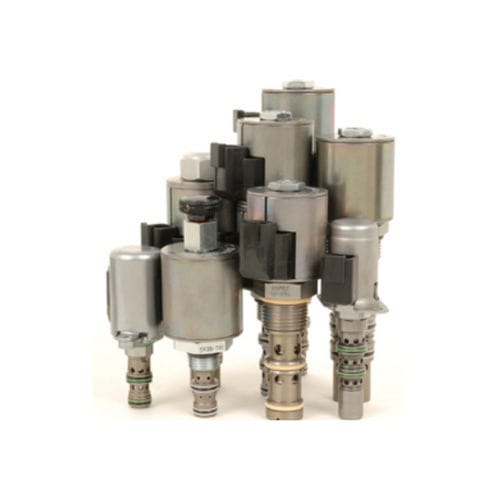

カートリッジ式バルブ HSP10-47C

電動式油圧式ねじ留め式

HSP10-47CXは、高圧、比例、4ポート、3ポジション、スプールタイプ、ねじ込み式、カートリッジ式の油圧ソレノイドバルブです。 動作 HSP10-47CXは、非通電時、全ポートを遮断します。S1コイルに通電すると、3→4、2→1への流れが許容されます。S2コイルに通電すると、3番ポートから2番ポートへ、4番ポートから1番ポートへ流れます。シリンダ比によりワークポートの流量が不均等な回路では、戻り流量が多い方を4番ポートへ流します。 手動オーバーライド操作 通常のバルブ操作（ニュートラル）では、手動オーバーライドピンが中央のディテント溝（ノブのID溝はコイルナットの上部と一直線上にある）に収まっていることが必要です。手動でバルブをニュートラル状態からコイルS1機能を作動させるには、ノブを少し押し下げ、反時計回りに90Î$ˇ回転させ、引っ張ります。この位置で戻り止めを行うには、ノブをさらに反時計回りに90度回転させ、上部の戻り止めの溝でロックします。手動でニュートラルからシフトしてコイル S2 機能を作動させるには、ノブを完全に押し下げます。この位置でノブを時計方向に90度回転させると、下側の戻り止めの溝でロックされます。マニュアルオーバーライド機能は、緊急時に使用するものであり、連続運転するためのものではありません。 特徴 業界標準のキャビティ 連続使用可能な定格コイル 効率的なウェットアーマチュア構造 最大IP69Kの防水型Eコイル 特許取得の高強度ソレノイド・チューブ 960時間の塩水噴霧定格のソレノイド・チューブ。 HyPerformance製品はすべてNFPA仕様T2.6.1.に基づいてテストされています。 で、検証レベル90％、保証レベル99％でテストされています。 流体 潤滑性を有する鉱物系または合成系作動油 作動油粘度範囲 7.4～420 cSt
