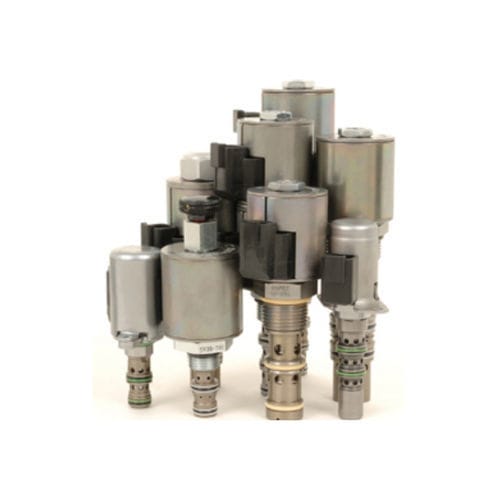

直動式電磁弁 SP10-47C

4チャンネル常閉型油圧式

電磁比例制御弁 3ポジション4ポート クローズドセンター 電磁操作式、直動式、3位置、4方向、クローズドセンタースプール、比例方向制御です。汎用油圧作動油用のねじ込み式油圧カートリッジ弁です。オプションとして、マニュアルオーバーライド機能があります。 動作 SP10-47CXは、非通電時には全ポートを遮断し、コイル#1に通電すると、ポート3からポート4へ、ポート2からポート1への流れが許容されます。コイル#2に通電すると、ポート3からポート2へ、ポート4からポート1への流れが許容されます。 注：ポート1は完全に加圧されていますが、バルブのインレットとして使用するためのものではありません。 特徴 連続使用可能なソレノイド 硬化処理された精密スプールとケージにより長寿命。 コイル電圧と終端はオプションです。 マニュアルオーバーライドオプション 最大IP69Kの防水型Eコイルをオプションで用意 効率的なウェットアーマチュア構造 カートリッジは電圧交換可能 優れたリニアリティとヒステリシス 業界標準のキャビティ 流体 潤滑性を有する鉱物性または合成の油圧作動油 作動油の粘度範囲 7.4から420 cSt 最大動作汚染レベル 20/18/14（ISO 4406による バルブインダクタンス: 198 mH 1.2A時 最大制御電流: スレッシュホールド電流: ディザPWM周波数: 100 Hz キャビティ VC10-4 10サイズ4ウェイキャビティ カートリッジ取り付けトルク 32.5～35.3N-m（24～26フィート-ポンド） コイルナットトルク 6.8～9.5N-m（5～7フィート-ポンド） 方向規制。 なし
