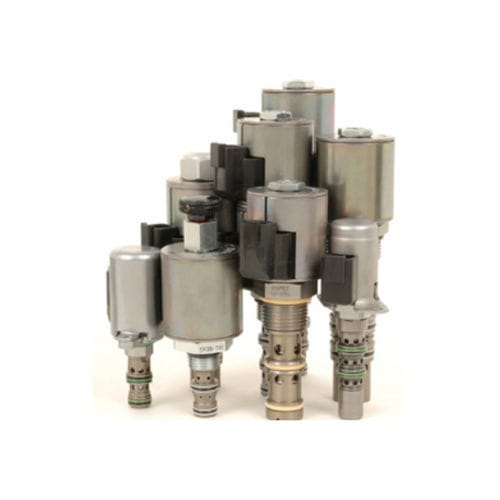

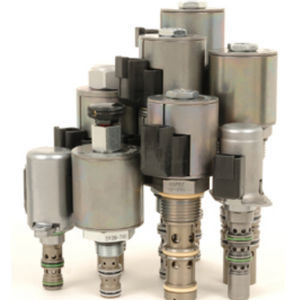

直動式電磁弁 SP08-47D

4チャンネル油圧式防水

ソレノイド操作、直動式、3位置、4方向、モータスプール、比例方向制御です。汎用油圧作動油用のねじ込み式油圧カートリッジ弁です。オプションとして、マニュアルオーバーライド機能があります。 動作 SP08-47DXは、非通電時にポート3への流れを遮断し、ポート2からポート1へ、ポート4からポート1への流れを許容します。コイル#1 に通電すると、ポート 3 からポート 4 へ、ポート 2 からポート 1t への流れが許容されます。コイル#2が通電されると、ポート3からポート2へ、ポート4からポート1への流れが許容されます。 注：ポート1は完全に加圧されていますが、バルブのインレットとして使用するためのものではありません。 特徴 連続使用可能なソレノイドです。 硬化処理された精密スプールとケージにより長寿命。 オプションでコイル電圧と終端を選択できます。 マニュアルオーバーライドオプション 最大IP69Kの防水型Eコイルをオプションで用意 効率的なウェットアーマチュア構造 カートリッジは電圧交換が可能 業界標準のキャビティ 流体 潤滑性のある鉱物性または合成の油圧作動油。 作動油の粘度範囲 7.4～420cSt 最大動作汚染レベル ISO 4406に基づく18/16/13 ユニット重量 0.14kg（0.31ポンド） 内部接液面面積 158 cm² (24.5 in²)です。 バルブインダクタンス: 124 mH S1 97 mH S2 スレッショルド電流: 性能グラフ参照 ディザPWM周波数: 90〜110Hz キャビティ VC08-4 08サイズ4ウェイキャビティ カートリッジ取り付けトルク 25.8～28.5N-m（19～21フィート・ポンド） 最大40.7N-m（30フィート・ポンド） まで。 コイルナットトルク 5.4～6.8N-m（4～5フィート・ポンド） 方向性の制限 なし
