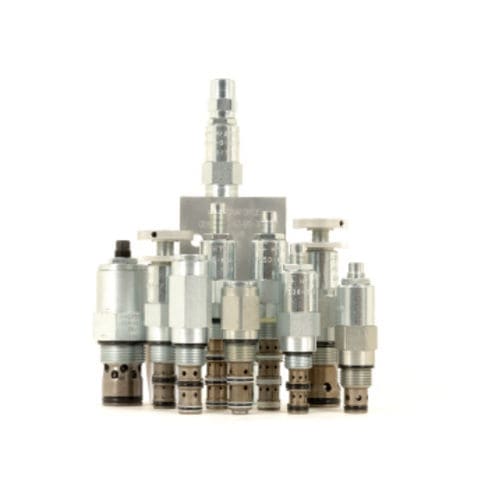

コンパクトリリーフ弁 CR08-38

油圧式プラグカートリッジ

CR08-38X はねじ込み式、カートリッジ式、直動式、双方向式のポペット型油圧リリーフ弁で、低ヒステリシス、低内部リークを必要とする、より厳しい油圧回路で圧力制限装置として使用されます。 動作 この弁は、ポート1からポート2への流れを遮断し、スプリング室はポート3から常時排出されています。ポート1またはポート2のいずれかが所定の圧力に達すると、スプリングに対向するポペットがシートから押し出されます。 特徴 弁の調整は後戻りができません。 スプリングが固まらないように調整することができます。 焼入れ部品の採用により、長寿命です。 業界標準のコンパクトサイズ。 流体 鉱物性または潤滑性のある合成流体 流体粘度範囲 7.4～420cSt 最大動作汚染レベル ISO 4406に基づく18/16/13 キャビティ VC08-3 08-サイズ-3ウェイキャビティ カートリッジ取り付けトルク 25.8～28.5N-m（19～21フィート・ポンド） 47.5N-m（35フィート-ポンド） 最大まで Hスタイルプラグ トルク 33.9.8～36.6N-m（25～27フィート・ポンド） 方向性の制限 なし
