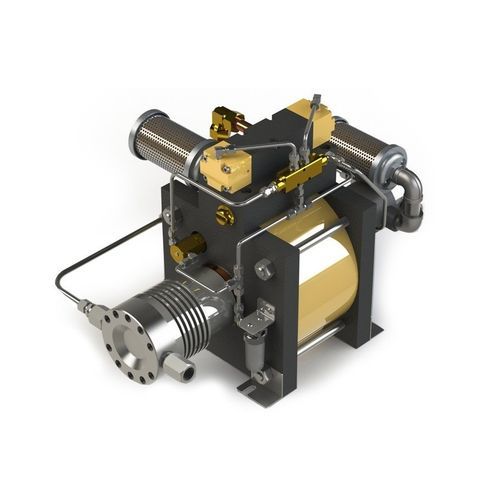

ピストン式圧力ブースター GBD series

往復ガスエア

2段複動式ガスブースター Hydratron 2-Stage Double Acting Air Driven Gas Boosterは、高圧ガス出力を得るために設計された、直接結合された一体型リニア往復動エアモータを備えた、往復動容積式ガスポンプです。 複動型では、大径の空気駆動ピストンと小径のガスピストンの面積比を利用して圧力を増加させます。これらのピストンは、互いに異なる直径を持つ。ガスブースターの往復運動は、低圧のガスをブースター内に引き込み、ブースターから出力される高圧のガスを閉鎖系に排出します。2段複動モデルでは、入口ガス圧力は、より低い入口圧力、高い出力圧力、高い流量を達成するために、追加のエネルギーを供給するために使用されます。2段複動ガスブースターを使用する場合、出口圧力が最大供給圧力に2つのガスピストンの組み合わせ面積比を乗じた値よりも低くなるように注意する必要があり、これは「段間ストール」を引き起こす可能性があります。これを避けるには、入口ガス圧を下げるだけです。すべてのモデルは、操作が簡単な標準システムのガスパワー/トランスファーユニットに簡単に組み込むことができます。 主な特徴 所定の圧力で失速し、消費電力や発熱を伴わずにこの固定圧力を保持する能力。入口ガス圧を利用してエア駆動モーターをアシストする省エネ機構。炎やスパークの心配がない。速度・出力流量の無段階制御。出力圧力の無段階制御。
