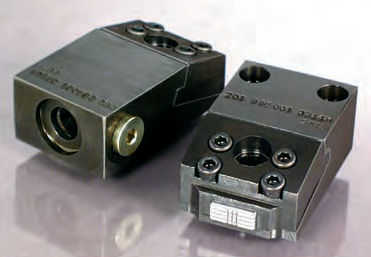

エッジクランプ 100 series

エッジクランプ
エッジクランプ
お気に入りに追加する
商品比較に追加する


詳細

ハイテックのエッジクランプは、ワークの位置決め、二次ロケータに対する水平クランプ、一次ロケート面に対する垂直クランプの3つの機能を果たします。この水平方向と垂直方向のクランプ力を組み合わせることで、他のクランプを必要とすることなく、多くの部品を位置決めし、固定することができます。 このクランプは、クランプ力に対して非常にコンパクトで、従来型とマニホールド型があります。高さはわずか1インチで、薄型設計のため、ほとんどのワークピースの下を通ることができ、ワークピース上面への自由な加工アクセスが可能です。 100986クランプは、マニホールド取り付け用にコンパクトに設計されています。100863クランプには3つの圧力ポートがあり、取り付けに便利で、複数のクランプを簡単に連結できます。余裕のある0.188インチのストロークは、ワークのばらつきを補正します。 取り外し可能な取り付け/位置決めブッシング付き。 - 15度のクランプ角度 - 硬化、鋸歯状、メッキされたグリッパー - 単動式 - 硬化、工具鋼ピストン - 3つの圧力ポート(100863) - コンパクト設計 - デュアル、亜鉛メッキリターンスプリング - 従来型およびマニホールドマウントバージョン

---

カタログ

HYTEC
HYTEC
138 ページ
