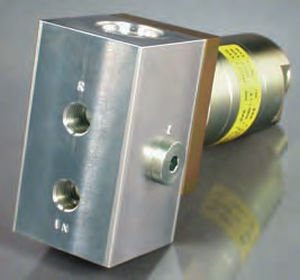

油圧圧力マルチプライヤ 10099 series

コンパクト

インテンシファイアは、既存の低圧油圧源が利用可能なアプリケーションで使用されます。低圧をワーク保持システムに適した範囲まで増幅します。 インテンシファイアは、往復ポンプ機構を使用して高圧流を発生させるため、ピストン式インテンシファイアのように容積が制限されません。 ピストン式インテンシファイアのように容積が制限されることはありません。これにより、インテンシファイアは以下のことが可能になります。 高圧側でのオイル消費を補うことができます。出口圧力は に比例します。高圧の調整は、吸入圧力を変化させる 圧力を変化させることによって達成されます。 低圧源からの流れは、増圧器を通って下流回路に導かれます。システム圧が上昇すると、インテンシファイアはサイクルを開始し、指定された比率でシステム圧を増圧します。 ダンプバルブのないモデルは逆流を許容しないため、方向制御は下流の高圧回路で行う必要があります。 そのため、方向制御は高圧回路の下流で行わなければなりません。ダンプバルブ付きモデルは、低圧供給回路での方向制御が可能です。オプションの方向制御バルブ・マニホールド・ブロックは、標準のVickers C-10-4キャビティを持っており、様々な手動およびソレノイド・バルブを受け入れることができます。フィッティングNo.253288は、パーツNo.100997と一緒に使用できます。 - 最大5,000 psi。 - 3.2、4、5.1レシオが利用可能 - オプションのバルブ・マニホールド - 非常にコンパクトなサイズ
