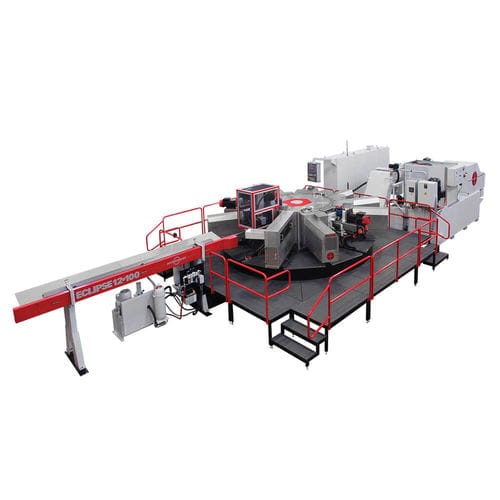

回転式移載機 Eclipse 12-100

CNC12 ポジション高精度

新しいエクリプス12-100は、有名なハイドロマットのマルチスピンドル回転トランスファーマシンのコンセプトを一新し、すべてのコンポーネントを新しくしたものです。直径2m、従来の12ステーションハイドロマットマシンの約2倍の大きさの頑丈な鋳鉄製マシンフレームが特徴です。 この機械プラットフォームは、1つの切りくず管理とクーラントシステムを統合した1つのフットプリントで複数のツールスピンドルを提供します。 自動反転機能付きロボット・ロード／アンロードにより、バーおよびブランク・ローディング・アプリケーションの両方で6面加工が可能です。 12本のツールスピンドルモジュールは、3軸または4軸の全電動サーボスピンドルと、高精度を実現するヘビーデューティーリニアガイドウェイ、安定性を高める大径ベアリングなどのハイテクコンポーネントを備え、高速でスムーズな切削を実現します。エクリプスCNCコントロールは、ステーション間の精度を高めるフィクスチャーマッピング機能を備えています。優れた振動減衰特性と最大限の精度を実現するため、これらのモジュールは非常に剛性が高く、重量のある鋳物で設計されています。 エクリプスは、エンジニアリングの専門知識と先見的なコンセプトから生み出された高度な加工柔軟性を提供します。 特徴 最大5つの立形工具スピンドルユニットをオプションで選択可能 FANUC 30iB CNC制御とタッチスクリーンオペレーターペンデントインターフェース ハースリングカップリングを装備したインデックステーブルにより、高精度と繰り返し精度を実現 テーブルインデックス時間：0.9秒 クイックチェンジハインブッフコレットとチャックテーブルクランプシステム
