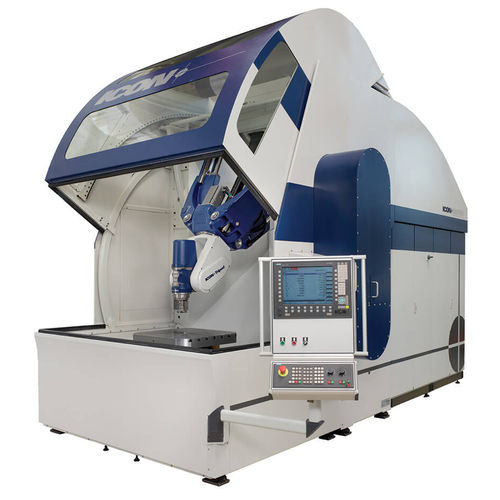

6 軸マシニングセンタ ICON Tripod

縦型ロータリーテーブルHSK A-63

ICON Tripodは、6軸補間加工用に開発されたパラレルキネマティクス機械で、スタンドアローンのユニットとしても、マシニングセルに組み込んで使用することもできます。ICON Tripodは、従来のマシニングセンタに比べ、非常に小さな設置面積で高剛性加工を実現します。 ICON Tripodの剛性は、3本のアーム設計によるものです。ツーリングヘッドをセンタリングすることで、応力は大きなマシンベース上ではなく、小さなエリア上で均等に分散されます。 三脚の精度はパラレルキネティクスデザインにあります。X、Y、Z軸の運動は、柔軟性を維持しながらしっかりと保持する3つの平行軸によって実行されます。 パラレルキネマティックスの利点 PKM機は、レーザーまたは従来のプローブを簡単に持ち運ぶことができ、6軸、極度の加速度、高速モーションと組み合わせることで、数秒でプログラミングデータを飛ばし、測定、分析、調整することが可能です。 ICON Tripodは、反転や旋盤加工を行うことなく、1回のセッティングで部品の全面を加工することができ、加工セル内での部品の移動に起因するCpK問題を回避することができます。 複雑な加工は、複数の専用機ではなく、1台の機械で完了する。PKMの柔軟性と精度により、Tripodは極限の公差を維持しながら、1回の設定でコンポーネントを完全に加工することができます。 特徴 ゼロ点クランプシステム付き800mmロータリーテーブル 4種類の三脚サイズ300, 500, 700 & 900
