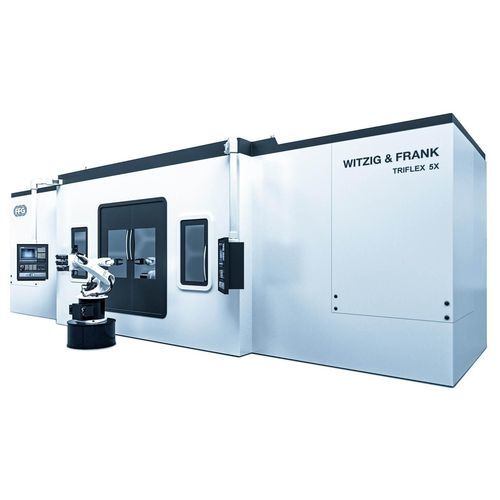

5軸マシニングセンタ TriFlex 5X
横型ロータリーテーブル2 リード

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 横型
タイプ: ロータリーテーブル
スピンドル数: 2 リード
スピンドル: HSK F63
ツールステーション数: 8ツール
その他の特徴: 精密, 自動搬入・搬出, タレット付
X軸移動距離: 450 mm
(17.72 in)
Y軸移動距離: 500 mm
(19.69 in)
Z軸移動距離: 450 mm
(17.72 in)
回転速度: 80 rpm
(503 rad.min-1)
X軸の移動速度: 50 m/min
Y軸の移動速度: 50 m/min
Z軸の移動速度: 60 m/min
最大テーブル積載量: 250 kg
(551 lb)
総重量: 65 t
(71.65 us ton)
全長: 10,400 mm
(409.4 in)
全幅: 10,200 mm
(401.6 in)
全高: 4,200 mm
(165.4 in)

詳細

TriFlex 5X は、水平ワークステーションセットアップにより、ジャスト・イン・タイムの高精度加工を可能にします。この新設計の機械は、2000年代初頭に開発されたオリジナルのTRIFLEXコンセプトをベースとし、現行のシングルスピンドルおよびデュアルスピンドルマシニングセンタの機能を追加することで、その長所をさらに強化している。完全加工大量生産シングルマシン 5面加工 5ステーションシングルセットアップ特徴ローディング＆アンローディングステーションワーク搬送用中央回転ユニット完全フレキシブル5軸加工用トルクドライブ付き6x A/B軸 CNC制御FANUC 31i

---
