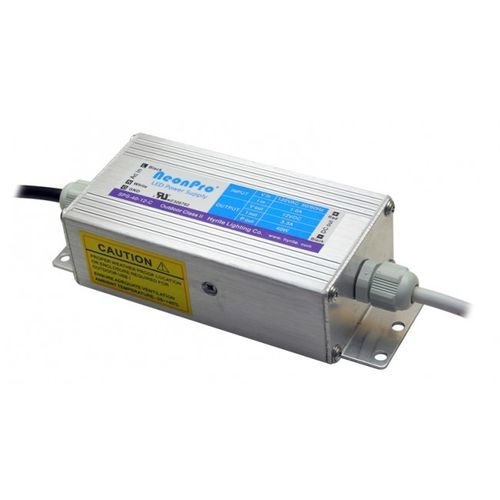

AC/DCパワーサプライ SPS-C series

単一出力スイッチングショート防止機能付

-スリムなデザイン - UL規格アウトドアクラス2 - IP64準拠 LEDサイネージ LED建築用照明 LED産業用照明 LEDスポーツ照明 LEDコブラヘッド照明 1.特徴 -UL1310、クラス2対応。 -定電圧出力。 -屋外・屋内用。 -配線管への取り付けに適しています。 -周囲温度：-25〜+40 3.インストールガイド 3.1 代表的な設置方法 ステップ1：バックプレートに液封金具を取り付け、PLTCケーブルを通し、接続します。ネジでバックプレートをケースに取り付けます。ネジと金具は漏れないようにしっかり締めてください。 ステップ2：LED電源を配線管に入れ、ネジで取付けます。 c.ジャンクションボックスを使用しない屋内設置の場合屋内用接続箱なし設置：「配線管への設置」のステップ1に従い、ネジで取り付けます。 屋内用ジャンクションボックスを使用した取り付け ステップ1: ジャンクションボックスをネジで壁に取り付けます。 手順2：背面板を液封金具で固定し、AC入力ケーブルを通します。ネジで両方のバックプレートをケースに取り付けます。AC側の金具をジャンクションボックスのノックアウト穴に入れ，ネジと金具で漏れないように締め付け，DC電源をジャンクションボックスに取り付けます。 ステップ3：DC出力側のバックプレートを使って、DC電源を壁にネジで取り付けます。
