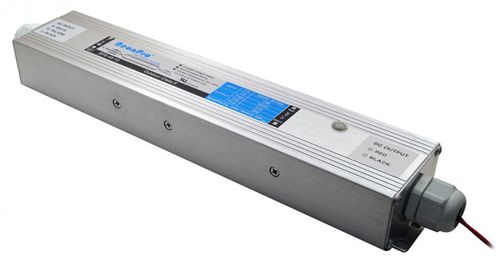

AC/DCパワーサプライ SPS series

単一出力デュアル出力スイッチング

- 自己完結型のスリムなデザイン、配線接続は内部で行います。 - UL規格アウトドアクラス2 - IP64準拠 - 用途 LEDサイネージ LED建築照明 LEDスポーツ照明 LEDコブラヘッド照明 特徴 -UL1310、Class2対応。 -定電圧出力。 -屋外・屋内用。 -配線管への取り付けに適しています。 -周囲温度：-25〜+40 インストールガイド 代表的な設置例 必要なもの Step 1 :バックプレートに液密フィッティングを取り付け、PLTCケーブルを通した後、適宜接続します。ネジでバックプレートをケースに取り付けます。ネジと金具は漏れないようにしっかり締めてください。 ステップ2：LED電源を配線管に入れ、ネジで固定します。(図4) c.ジャンクションボックスを使用しない屋内設置の場合屋内用接続箱なし設置：「配線管への設置」の手順1に従い、ネジで取り付けてください。 d.d. ジャンクションボックスを使用した屋内設置。 ステップ1: ジャンクションボックスをネジで壁に取り付けます。 ステップ2: バックプレートを液密フィッティングで組み立て、AC入力ケーブルを通し、AC出力側にはPLTCケーブルを通し、適宜接続します。ネジで両方のバックプレートをケースに取り付けます。AC側の金具をジャンクションボックスのノックアウト穴に入れ，ネジと金具で漏れないように締め付け，DC電源をジャンクションボックスに取り付けます。 ステップ3：DC出力側のバックプレートを使って、DC電源を壁にネジで取り付けます。
