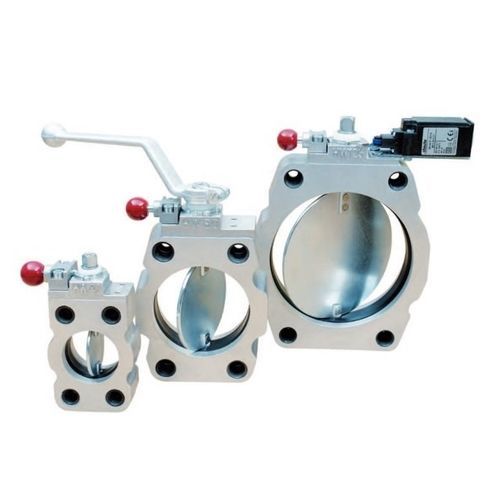

遮断バルブ AB 16 S Series

ディスク式レバー冷却水用

当社のシャットオフバルブは、主にポンプ吸込管に組み込むために設計されており、基本バージョンでは、SAE-Norm J518 - 3000 psiに準拠した接続寸法でSAE取り付け面を持っています。 主な特徴SAE取付面の内側にあるクランプボルトにより、シャットオフバルブは、パイプまたはフレキシブルパイプコネクタを解放した後も、閉止端に取り付けたままになります。 シャットオフバルブの内部口径は、ディスクとスイッチングシャフトの断面の分だけ大きくなり、自由断面が呼び径と同じになります。ディスクと切替シャフトは、オイルの流れが旋回しないように設計されています。すべてのスイッチ位置で自動的に係合するロックバーにより、すべてのスイッチ位置でのアレスティングが保証されます。ロックバーは着脱不能に固定されたスイッチディスクにラッチされるため、シフトレバーがなくてもシャットオフバルブが停止します。 様々な追加フランジと部品により、オイルタンクへの直接固定（Tフランジ）またはパイプへの組み込み（ねじブッシュ）が可能です。側面の凹み(Ø 0)により、遮断弁をフランジ間に取り付けることができます。また、重い（長い）サクションパイプは追加ネジで固定できます。シャットオフバルブにはエンドスイッチを装備することができ、このスイッチは着脱可能に固定されたスイッチディスクによって作動します。 技術データ 公称直径に対応する開放流量の許容操作圧力： 16.0 bar - ゲージ圧 0.7 bar - 負圧 4.0 bar - 圧力差 基本素材 ケースとシフトレバー - アルミニウム シール - NBR その他の部品 - 亜鉛メッキスチール
