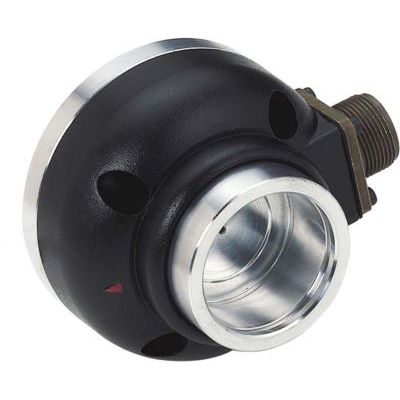

引張りロードセル CF series

歪みゲージ

CFシリーズロードセル CFシリーズはIBDフランジ型ロードセルのカテゴリーです。測定ローラーの先端に取り付けられており、巻線角度に応じて材料を引っ張ることで発生する力の結果を正確に検出することができます。CFセルの商業的な成功は、狭いスペースにも簡単に設置できるコンパクトな設計、使い勝手の良さ、信頼性の高さの組み合わせによるものです。CFロードセルは、50Nから25000Nまでの荷重範囲で、様々なモデルをご用意しています。 CF のセルを正しく取り付けるための推奨事項 右図に示すように、ロールの軸端にロードセルを組み立てます。一方のベアリングはサークリップ（保持リング）とスペーサーを使用して軸方向に固定し、もう一方のベアリングはロードセル内に軸方向に浮いたままにしておきます。これにより、機械部品の熱膨張を抑えることができます。 セル数 以下の場合は、ロードセルを1つだけ使用することも可能です。 ロールの長さが４０インチ未満 ウェブ材は常にロールの中心またはローラー上の同じ位置に留まっています。
