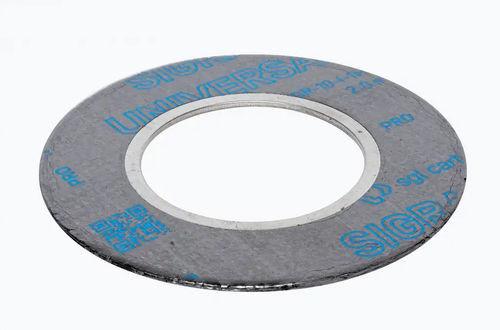

フラットなガスケットデザインは、SIGRAFLEX Universal Proに対応しています。さらに、ガスケットには標準1.4571のインナーアイレットがあります。ご要望に応じて、インナーアイレットの特殊素材もご用意いたします。このシステムは、TA Luft / VDI 2440 / VDI 2200による要求漏れ基準に適合しています。
ガスケット特性 DIN 2505 V
K0×Kd [N/mm] - 19×bd
K1 [mm] - 1,3 × BD
ガスケット特性 DIN 28090
бVO [N/mm²] - 200
бVU 0.1 [N/mm²] - 19
m (DIN 28090) - 1.3
бBO 300 °C [N/mm²] - 110
ガスケット特性 ASME
m (ASME) - 2
Y [PSI] - 4000
認可および試験報告書
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
耐火試験
耐ブローアウト性
BAM酸素
ガス (DIN 3535-6)
フランジ形状
セルフセンタリング、レイズドフェイス(IBC型
オス-メス(SR形
装置、カスタマイズ
仕切り棒付き
---
