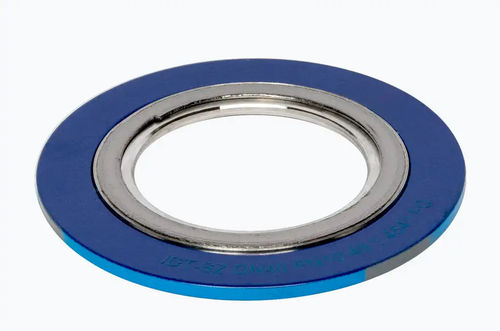

スパイラルワウンドガスケットは、ステンレス鋼1.4404製の螺旋状に巻かれたビーズ状の金属ストリップで構成されています。内側と外側のサポートリング[内側リング:1.4404、外側リング:炭素鋼、腐食保護]がスパイラルを安定させ、外側リングはフランジボルト間のセンタリングも確保します。スパイラルワウンドガスケットは、特に高い動作圧力とクリティカルな動作条件[交互荷重など]のアプリケーションに適しています。
ガスケット特性 EN 13555
ガスケット特性(IDT)
ガスケット特性 DIN 2505 V
K0×Kd [N/mm] - 30×bd
K1 [mm] - 1,4 × BD
ガスケット特性 DIN 28090
бVO [N/mm²] - 300
бVU 0.1 [N/mm²] - 30
m (DIN 28090) - 1.4
бBO 300 °C [N/mm²] - 220
ガスケット特性 ASME
m (ASME) - 3
Y [PSI] - 4400
認可および試験報告書
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
耐火試験
耐ブローアウト性
BAM酸素
BAM酸素(液体)
ガス (DIN 3535-6)
WRAS
飲料水証明書 HY
フランジ形状
セルフセンタリング、レイズドフェース(IBC形状)
---
