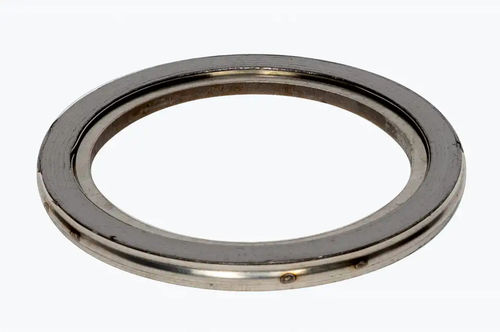

スパイラルシール材 6411SD30

円形黒鉛フランジ

スパイラルワウンドガスケットは、ステンレス鋼1.4541製の螺旋状に巻かれたビーズ状の金属ストリップで構成されています。両側に突出したグラファイト軟質材料ストリップ[純度98%C]が個々の巻線の間に挿入されています。内側サポートリング[材料:1.4541]は、内径上でスパイラルを安定させます。このガスケットタイプは、外側のサポートリングとセンタリングリングがなく、雌雄フランジシステムでの使用に適しています。 スパイラルワウンドガスケットは、特に高い使用圧力と重要な使用条件のアプリケーションに適しています。 ガスケット特性 DIN 2505 V K0×Kd [N/mm] - 50×bd K1 [mm] - 1,4 × BD ガスケット特性 DIN 28090 бVO [N/mm²] - 300 бVU 0.1 [N/mm²] - 50 m (DIN 28090) - 1.4 бBO 300 °C [N/mm²] - 220 ガスケット特性 ASME m (ASME) - 3 Y [PSI] - 7300 認可および試験報告書 TA Luft 2002 (VDI 24A0/2200) BAM酸素 BAM酸素（液体） WRAS 飲料水証明書 HY フランジ形状 オス-メス（SR形状 装置、カスタマイズ 仕切り棒付き
