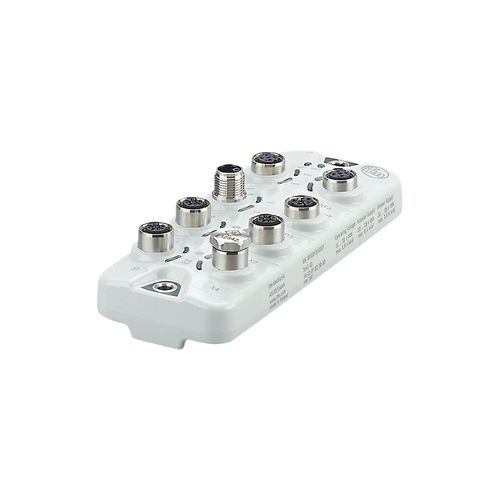

IO-Linkマスターゲートウェイ AL1401

通信産業用イーサネット

- 標準L型M12コネクタ・デイジーチェーン接続で電源供給 - 各ポートの電流制限設定により安全な動作を確保 - 各ポートの電圧・電流測定でエネルギーを監視 - アクチュエータ接続最大2A アプリケーション アプリケーション - ハイジェニックシステム, フィールドアプリケーション用I/Oモジュール デイジーチェーン接続 - 電源, フィールドバスインターフェース 電気的仕様 使用電源電圧範囲 [V] - DC 20～28, (US, SELV/PELV規格) 消費電流 [mA] - 300～3900, (US) 保護クラス - III 追加電源 [V] - DC 20～30, (UA) アクチュエータ電源 UA 最大負荷電流 (合計) [A] - 8 定格電流(各ポート) [A] - 2, (調整可能: 0～2, 工場出荷時設定: 2) センサ電源 US 最大負荷電流 (合計) [A] - 3.6 定格電流(各ポート) [A] - 2, (調整可能: 0～2, 工場出荷時設定: 0.45) 入力 / 出力 入力 / 出力 トータル - 12, (設定可能) 入力数 / 出力数 - デジタル入力: 4, デジタル出力: 8 入力 デジタル入力 - 4, (IO-Link Port Class B: 4 x 1) スイッチングレベル High [V] - 11～30 スイッチングレベル Low [V] - 0～5 短絡保護 - 有 出力 デジタル出力 - 8, (IO-Link Port Class B: 4 x 2) 短絡保護 - 有 アクチュエータ電源 UA 出力開閉電流 [mA] - 2000 センサ電源 US 出力開閉電流 [mA] - 2000
