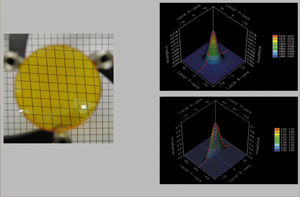

バイコニカルレンズ

BK7乱視

バイコニックレンズは、1つの表面に2つの異なる半径を有する。 用途に応じて、球状曲線または非球状曲線を有する双音レンズを作ることが可能であり、収差を排除する必要がある。 バイコニックレンズは、楕円形の焦点またはラインフォーカスを生成するために使用されます。 これらのレンズは、レーザビームの乱視を低減するために、アナモルフィックビームエキスパンダにも使用されます。 多くの導波路型レーザーは、乱光ビームを生成します。 ほとんどのレーザー用途では対称ガウスビームを必要とするため、非点収差ビームを補正する必要があります。 アナモルフィックビームエキスパンダと楕円焦点レンズで使用される通常のタイプの光学は、シリンダーレンズです。 ビームエキスパンダー用途および一部の集束用途では、2 本のシリンダを使用する必要があり、その結果、アライメント手順が困難になります。 バイコニックレンズは、このアプリケーションで使用される要素の数を減らすことができ、さらに重要なのは、アライメントの頭痛を減らすことです。 * バイコニック光パワーは、1つの表面に配置することができます。 * 位置合わせが簡単です。 加工によって曲線の垂直性が確保されます。 * アナモルフィックビームエキスパンダに便利です。 ・焦点レンズとして、楕円形のスポットを作り出します。 * 曲率は球状でも楕円形でもかまいません。
