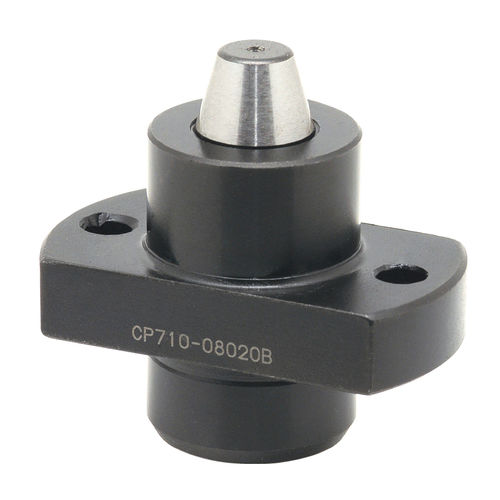

スプリングロケートピン CP710

スプリング式ワークロケーター スタンダードタイプとアキュレートタイプの2種類があります。 クランプアームを取り付けるには 1.ストップピンをクランプアーム底面のストップピン溝に入れて、シャフトに装着します。 2.アダプターヘッドの軸受けポケットに軸を入れて、アダプターヘッドを軸に取り付けます。 六角穴付きボルトでアダプターヘッドを固定します。 3.クランプアームのボールプランジャーを締め付けます。 クランプアームを取り外すには、上記の手順に戻ってください。 -素材・材質 本体：S45C鋼、焼入れ・焼戻し、黒染め仕上げ ロケーティングピンSK95鋼、焼入れ、焼戻し -データシート https://www.imao.co.jp/files/on-cat/pdf/en/cp710-e.pdf
