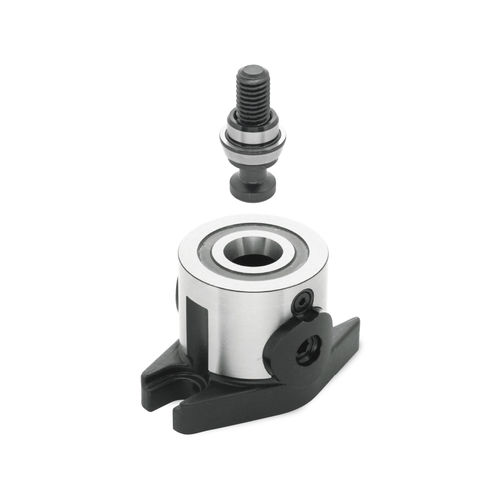

機械式ゼロ点センタリング及び制御システム CP150

スチール製高精度工作機械用

クランピングモジュール（フランジ式） モジュラープルクランピングシステムは、CNCマシニングセンター上で0.005mmの位置決め繰り返し精度を持つクイックチェンジ治具を可能にします。 迅速な位置決めとクランプは、位置決め、センタリング、ネジ止めなどの作業を省き、治具のセットアップ時間を短縮します。 この機械式ゼロ点クランプシステムは、取り付け位置を変えることで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -柱状のプルクランプ フィクスチャープレート底面に取り付けられたクランプスクリューを引き下げます。 -優れた繰り返し精度 0.二面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムをなくします。 -クイック＆イージークランプ 位置決めとクランプが一度に完了 3回回すだけ -フレキシブルなポジショニング モジュールの取り付け位置を変えることで、様々なサイズのフィクスチャーに柔軟に対応。 -技術情報 クランプ力(kN): 5kN, 8kN, 15kN, 25kN, 35kN 許容ねじトルク(Nm)：4Nm、8Nm、22Nm、50Nm、75Nm -材料 ボディ:SCM440鋼、高周波焼入れ、黒酸化物仕上げ、精密研削 クランプナット：SCM440鋼、焼入れ焼戻し、黒酸化物仕上げ ロックねじ：SCM435鋼、焼入れ焼戻し、黒色酸化物仕上げ -データシート https://www.imao.co.jp/files/on-cat/pdf/en/cp150-e.pdf
