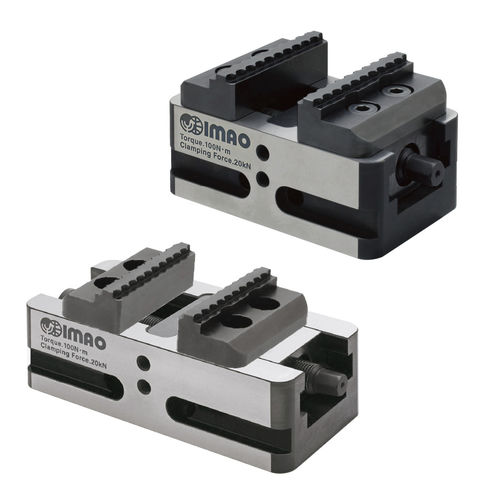

センタリングクランプ
-特徴
-自動調芯機能付きバイス
-爪が中心に向かって動きます。
-これにより、常に安定したワークのセンタリング設定が可能です。
-5軸加工に最適です。
-選べる2つのジョースタイル
-強力な噛み合わせのセレーションジョーと、二重接触で強固なクランプを実現するアリミゾ式ジョーを用意。
-用途に合わせてお選びいただけます。
-20kNでの把持力
クランプ面積が小さいので(セレーションジョー:3.5 mm / アリミゾジョー:3 mm)、原材料のロスがありません。
-コンパクトなボディ
-小型の機械パレットにも簡単に取り付けられます。
-130mmと170mmの2サイズをご用意しました。
技術情報-(英語)
型締力:20kN
許容締め付けトルク:100Nm
-材質
本体:SCM440鋼、高周波焼入れ、黒染め、精密研磨仕上げ
ジョーズベースSCM440鋼、黒染め仕上げ
-データシート
https://www.imao.co.jp/files/on-cat/pdf/en/cp170-n-e.pdf
---
