メカニカルスプレー減温装置 DAM

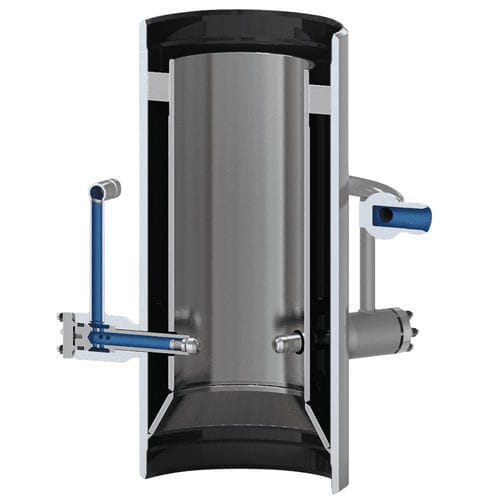

脱熱は、蒸気の温度を飽和温度近くまで下げることで、伝熱プロセスの熱効率を向上させるために行われます。DAM蒸気過熱器は、蒸気を過熱除去する際に大きなスプレー水流が必要であり、飽和蒸気の需要が高い用途で使用されます。DAMは、優れた蒸発と性能を発揮するために、溶接されたフロープロファイリングライナーを備えた高性能のリング式デスーパーヒーターです。既存のすべての規格に準拠し、常に水側だけでなく蒸気側でも圧力テストを行っています。 DAMデスーパーヒーターは、蒸気管内に設置され、多数の水噴霧ノズルが取り付けられています。ノズルの大きさ、数、挿入長さは、蒸気過熱の必要性、蒸気管の直径によって異なる場合があります。 ノズルには、蒸気管を取り囲む共通の散水管から水が供給され、ノズル全体に均一に水が供給されます。 スプレー水の流量は、DAM水接続部に接続された外部スプレー水バルブで制御されます。このバルブは、下流の蒸気温度を利用して必要な噴霧水の量を決定する温度制御システムによって調節されます。正確な蒸気温度制御を実現するためには、温度トランスミッターの配置と蒸気配管の設置が非常に重要です。詳細は、IMI CCI文書「II500.11 - System design considerations for DAM desuperheaters」をご覧ください。 DAM本体の内側にフロープロファイリングライナーを溶接し、システムのターンダウンを向上させるとともに、蒸気パイプを熱衝撃から守り、下流パイプの侵食を防止します。
