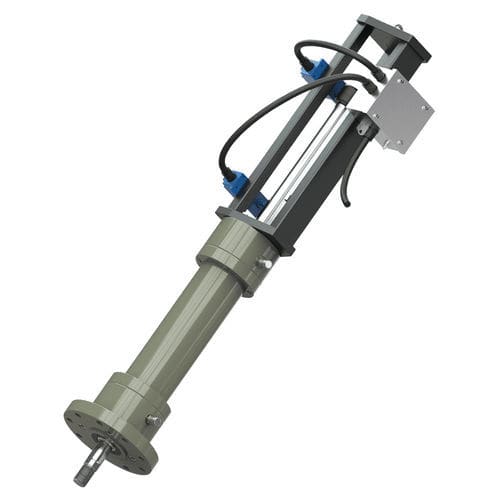

リニアアクチュエータ HPA

油圧式ピストン式複動式

HPAは複動型アクチュエータで、ロッド位置を正確にフィードバックするための電子式ポジショントランスミッタを内蔵しています。位置発信器は、一般的に蒸気調整弁を制御する変調型アクチュエータに使用されます。オン/オフアクチュエーターの場合、開閉位置はリミットスイッチで検出されます。 リミットスイッチ - アクチュエーターフレームに設置された2つの調整可能なリミットスイッチ。この配置により、バルブの熱による破損のリスクを軽減することができます。 リニアトランスデューサー - オプションとして、HPAには実際のバルブ位置をポジショナーにフィードバックするリニアトランスデューサーを搭載することができます。この変換器は、ピストンロッドの先端に設置された磁気リングの位置を感知しています。この配置により、メンテナンスが容易になります。 ジャンクションボックス-リミットスイッチからのケーブルは、ステンレス製のジャンクションボックスを経由してポジショナーに接続されます。 ピストンロッドスクレーパー - 高張力炭素合金鋼から製造され、すべてのロッドとピストンアセンブリは、フル定格圧力で疲労しないように設計されています。ピストンロッドの両端には、金属製のスクレーパーが標準装備されています。これは、ピストンロッドがアクチュエータ本体に収納される際に、汚れ、異物、切粉、水分を掻き取るように設計されています。 ホース接続口 - 各アクチュエータには 2 つのホース接続口があり、アクチュエータハウジング内の 2 つの油室への入口／出口を提供します。 表面保護 - 標準では、アクチュエータ本体と下部フランジは、沿岸環境に適したISO 12944 C4準拠の腐食保護システムで塗装されています。オプションとして、塩分濃度の高い海洋、オフショア、沿岸地域に適したISO 12944 C5Mに準拠した塗装を施すことも可能です。
