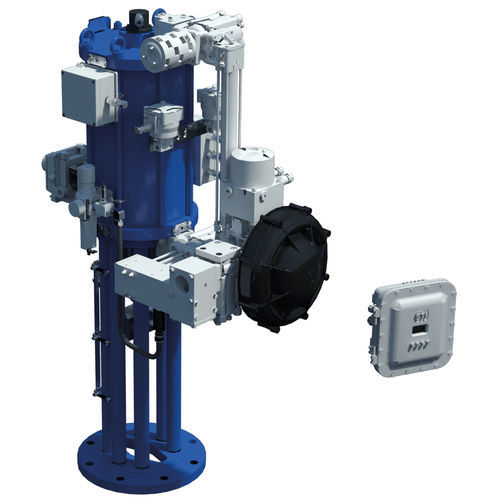

デジタル弁制御装置 QuickTrak™

QuickTrak™システムは、マイクロプロセッサベースの制御システムと統合されたバルブポジショナーを組み合わせた最新の空気圧式デジタルバルブ制御技術を備えています。このシステムは、今日の要求の厳しいアプリケーションで直面する課題に答えるために特別に設計されています。QuickTrak™システムは、油圧システムの制御と性能を提供することができますが、環境とストレージの要件はありません;柔軟で強力なシステムです。 プローブ。アクチュエータステム内に設置され、高速かつ高精度な制御フィードバックを提供する磁気制動リニア位置変換器です。 3ウェイバルブ。フェイルモードは、電磁弁によってパイロットされた（2）3方弁（SIL認証）を通して行われ、サーボ弁をアクチュエータから分離します。フェイルモードが発生した場合、3番目のバルブがブリードを除去します。 ソレノイドバルブ：DC24V連続通電、通常閉、空気供給または信号電源喪失時にフェイルモードを開始するため。 サーボバルブ：位置決め用の大容量サーボバルブです。 アクチュエーター。高Cvを生かすためにポートを大きくし、フィードバックプローブに対応するためにステムをアグンドリル加工したカスタムデザインです。 デジタルコントローラーです。バルブとスプールの位置に基づいて、ステッピングモータを制御し、アクチュエータのチャンバー圧を調整して目的のバルブ位置を達成するためのマルチレベルの閉ループシステムを提供します。 QuickTrak™のメリット パフォーマンスを向上させる。 高い信頼性。 正確な位置決め。 高速ストローク・高速レスポンス メンテナンスの軽減 迅速なキャリブレーションとチューニング 入力信号/位置フィードバック 4-20mA、HART™ プロトコル 電源 100～240 VAC ± 10% 50～60 Hz ± 5% 24～145 VDC ± 10% (4～0.3A) 最大消費電力 95 W
