ループ電源式トリップアンプ
ループ電源入力4-20mA
N/OまたはN/C SSR出力 フロントパネル設定値設定

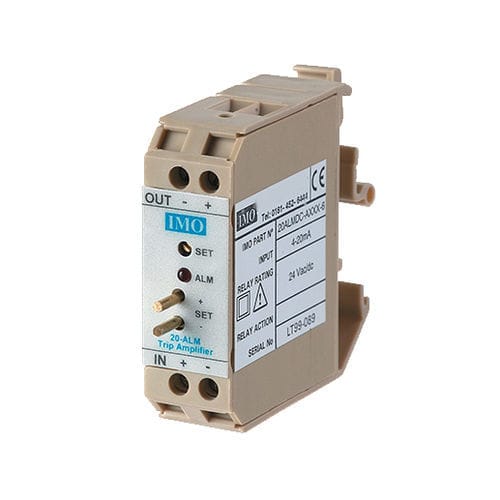

20ALMは入力ループ電源式トリップアンプで、入力信号から電力を得ています。
- 高または低アラームオプション
- 低電圧降下
- フロントパネルで0.4~2V信号として設定可能
- (4 ~ 20mA)
- アラームのLED表示
- 独自の低コストソリューション
20ALMの出力は、単極、ノーマルオープン、ソリッドステートリレーで、調整可能な設定値の上または下のいずれかを閉じるように設定できます。スイッチ出力は、トランスミッタ電源の1kV以内の電位に接続でき、2.5kVの過渡電圧に耐えることができます。リレーはACまたはDCをスイッチングするように設計されています。トリップアンプは通常、センサー出力が事前に設定したリミット値を上回ったり下回ったりした場合に、警告や制御システムのオーバーライドを作動させるために使用します。また、スイッチングヒステリシスを内蔵しているため、単純なオン/オフ制御にも使用できます。このデバイスは、幅わずか18mmの超小型DINレールマウント筐体に収納されています。
推奨動作条件
- 入力電流 4-20mA
- リレー接点電圧 24Vac/dc または 110Vac
- リレー電流(最大) 300mA @ 24Vdc - 130mA @ 110Vac
- 出力抵抗 5Ω(24V タイプの場合) - 24Ω(110Vac タイプの場合
環境条件
- 保存温度 -40~70
- 動作周囲温度 0~55
- 相対湿度 0~90% RH
---
