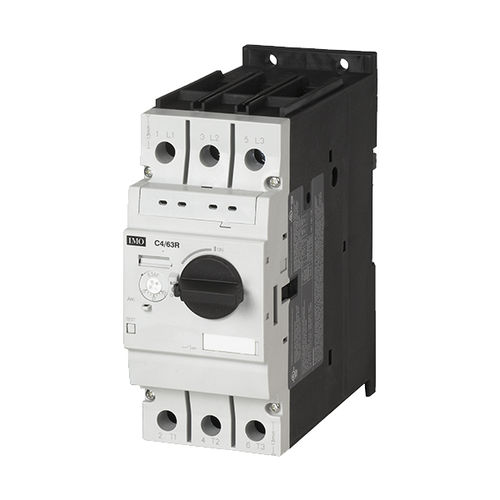

エンジン保護用遮断器 C4/63R-26

熱磁気式過電流対策絶縁

過電流や短絡に対する3相モーターの効果的な保護と誤トリップの最小化は、困難なアプリケーションです。IMOのC4モータ・サーキット・ブレーカシリーズは、このような用途に最適で、不要なダウンタイムを削減しながら保護を最大化するさまざまな機能を備えています。熱/電磁併用技術に基づき、過電流保護は必要な電流消費量に正確に設定できます。一方、電磁的に作動する短絡保護は公称電流の 13 倍にプリセットされており、突入電流による起動時の誤トリップを回避します。 また、低電圧またはシャントトリップモジュール、信号およびアラーム接点、バスバー、コンビネーションマウントキット、ドアインターロックアダプターなどの設置製品など、豊富なアクセサリーを取り揃えています。すべての装置は、35mm DINレール、またはC4/100タイプの場合は75mm DINレールに取り付けることができます。操作ハンドルは、絶縁のために南京錠で施錠可能です。また、電流設定目盛りのカバーや、高電圧アプリケーション用の追加絶縁バリアなど、その他の安全機能を装備することもできます。 熱磁気モータ回路 18～26Aマグネチック338A パックサイズ：9 仕様 - 短絡容量 50.00 - 温度範囲 °C -20～+60°C - 極数 3P - IP定格 IP20 - ケーブルサイズ（AWG） 1 x (18 - 2), 2 x (18 - 4)AWG - ケーブルサイズ (mm²) 1 x (0,75 - 35), 2 x (0,75 - 25)mm² 定格電力 (kW) - 定格電力（kW） 12.50
