大きなワークピースフライス加工センター G4 series
CNC横型5軸

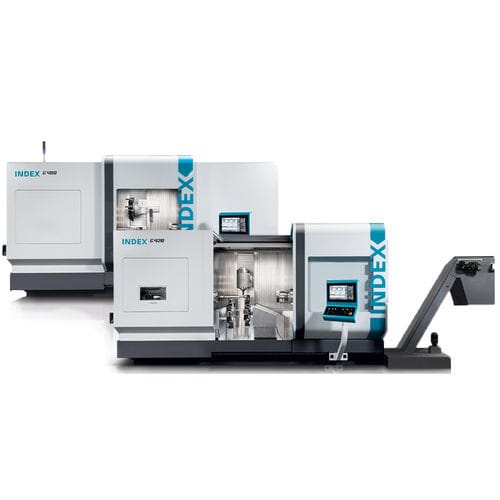

大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 2
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 3
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 4
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 5
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 6
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 7
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 8
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 9
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 10
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 11
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 12
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 13
大きなワークピースフライス加工センター - G4 series - INDEX Drehmaschinen - CNC / 横型 / 5軸 - 画像 - 14
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
タイプ
横型
軸の数
5軸
構造
スピンドル
その他の特徴
高性能, タレット付, 大きなワークピース
直径

400 mm
(15.75 in)

X軸移動距離

70 mm, 170 mm
(2.76 in, 6.69 in)

Z軸移動距離

40 mm
(1.57 in)

重量

23,000 kg
(50,706.32 lb)

主軸力

34 kW, 41 kW, 42 kW
(46.23 hp, 55.74 hp, 57.1 hp)

回転速度

3,000 rpm, 4,000 rpm
(18,849.556 rad.min-1, 25,132.741 rad.min-1)

詳細

INDEX G420ターニングミルセンタは、機械工学、自動車、航空宇宙産業のお客様に最高のパフォーマンスを提供し、高い可用性とプロセスの信頼性を備えています。 オプションとして、一体型ワークハンドリングユニットが用意されています。重量25 kg、直径D 120 mmまでの部品に適しています。ハンドリングユニットにはCNC2軸が装備され、機械制御から操作します。 ベルトコンベアや補助機能付きロボットハンドリングなど、さらなる個別の自動化ソリューションも、お客様のご要望に応じて組み込むことができます。 INDEX G420モジュラーシステムは幅広いオプションを提供します。最大3台のツールキャリアを作業エリアに組み込むことができ、すべてのツールキャリアにY軸が装備されています。作業エリアは、あらゆるワークの加工に十分なスペースを提供します。作業エリアは、長さ 1600 mm / 2300 mm までのパーツに対応します。強力な主軸とカウンタスピンドルは、最大バー径D 120 mm、最大チャック径D 400 mmまで対応します。長尺部品やシャフトタイプの部品加工用に、タレット振れ止めも用意されています。 もちろん、INDEX G420は同時5軸加工も可能です。 新しい設計では、人間工学に基づいたセットアップと操作コンセプトが非常に重要でした。すべての関連コンポーネントは、操作およびメンテナンス担当者が簡単にアクセスできるようになっています。オプションとして、加工工程にマッチした統合2軸ワークハンドリングシステムを使用して、機械のローディングとアンローディングを行うことができます。

---

カタログ

INDEX G400 / G420
INDEX G400 / G420
13 ページ
