生産用旋盤 ABC
CNCVDI 258ツール

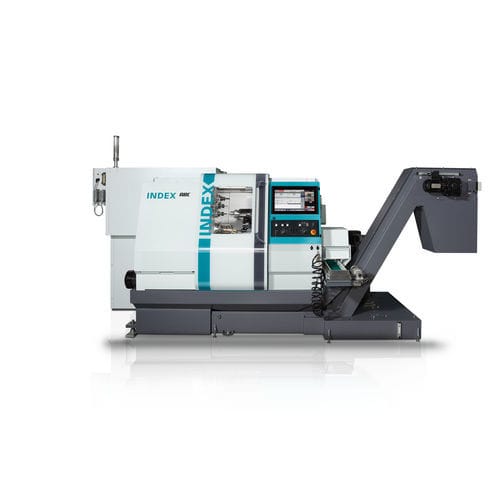

生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 2
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 3
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 4
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 5
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 6
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 7
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 8
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 9
生産用旋盤 - ABC - INDEX Drehmaschinen - CNC / VDI 25 / 8ツール - 画像 - 10
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
スピンドル
VDI 25
ツールステーション数
8ツール
応用
生産用
性能
高性能, 高生産性
その他の特徴
コンパクト, Y軸付
複合機能
ミリング, 穿孔
回転速度

4,500 rpm, 6,000 rpm
(28,274.334 rad.min-1, 37,699.112 rad.min-1)

パーツの長さ

200 mm
(8 in)

貫通穴のサイズ

65 mm
(3 in)

X軸

90 mm
(4 in)

Z軸

280 mm
(11 in)

早送り速度X

27 m/min, 80 m/min

早送り速度Z

36 m/min, 81 m/min

公称出力

4.2 kW, 20 kW, 27 kW
(5.7 hp, 27.2 hp, 36.7 hp)

最大トルク

105 Nm, 145 Nm
(77 ft.lb, 107 ft.lb)

全負荷電流

最少: 25 A

最大: 80 A

重量

2,500 kg
(5,512 lb)

詳細

動的性能と最大3本の工具による同時加工によりサイクルタイムを短縮 すべてのツールホルダーでライブツールを使用可能 最大5つの後工程加工ステーション シーメンスS840D sl(18.5インチタッチスクリーン)またはファナック31i-B(15インチタッチスクリーン)制御は、経済的で生産性の高いソリューションをいつでも提供します。 オペレーティングシステム iXpanel が付属 ABCの主軸には、特許取得済みの主軸台空冷式高トルクホローシャフト同期モータが採用されており、100%DCで20kWの出力を発揮します。ヘッドストック内の低圧空気 ローター、エンド巻線、ステーターは直接冷却されます。スピンドルの特徴は、加速時間が短く、機械的な伝達要素がなく、回転質量が小さく、滑らかで、ねじれ剛性が高いことです。 同期スピンドル 最高回転数4,500 rpmのABCのシンクロナススピンドルは、最大42 mmまたは90 mmのチャック径のコレットクランプを提供し、インターナルクランプも可能です。スピンドルには、アライメントとインデキシングユニットが標準装備されています。同期スピンドルは、専用タレットステーションのスパーギアを使用し、センタードライブとは別に駆動されます。 Wスロットの原理 特許取得のINDEX Wセレーションが、ツールホルダーとタレットに施され、ツール交換時の高い繰返し精度を保証します。 短いツーリング/セットアップ時間 長い固定溝による高い交換精度 切削チップの長寿命化 DIN 69880適合 固定工具とライブ工具に最適

---
