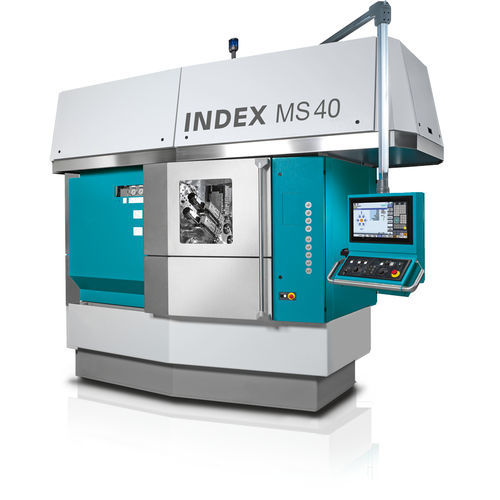

CNC旋盤 MS40-63軸多軸10ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- スピンドル数
- 多軸
- ツールステーション数
- 10ツールステーション
- 直径
40 mm
(1.57 in)- 回転速度
7,000 rpm, 8,000 rpm
(43,982.297 rad.min-1, 50,265.482 rad.min-1)- 貫通穴のサイズ
40 mm
(2 in)- X軸
73 mm, 82 mm
(3 in, 3 in)- Z軸
120 mm, 150 mm
(5 in, 6 in)- 公称出力
10 kW, 13 kW, 14 kW, 24 kW, 65 kW
(13.6 hp, 17.7 hp, 19 hp, 32.6 hp, 88.4 hp)- 最大トルク
16 Nm, 22 Nm, 31 Nm, 57 Nm
(12 ft.lb, 16 ft.lb, 23 ft.lb, 42 ft.lb)- 重量
7,100 kg
(15,653 lb)
詳細
スライディングガイド付き高動的スライド（X軸）
流体力学的サポート付きクイルによる摩耗のないZ軸
バー加工用フロントオープンマシン
ロボットまたはリニアハンドリングユニットによるローディング/アンローディングによるチャック部品加工
旋回式同期主軸に最大6本の後端加工用ツール
オペレーティングシステムiXpanel i4.0、18.5インチタッチスクリーン、Siemens S840D slを装備。
機械設計
最大6本の工具（うち2本はライブ工具
高速旋回運動とハースカップリングによる旋回同期スピンドルの油圧ロック
主加工エリア外での加工による良好な切り屑の流れ
C軸、Y軸、電子シャフトと連動したライブツールの使用による多くの可能性
デュアル3スピンドルマシン
2つのワークピースの同時加工による追加生産時間の短縮
2つの旋回同期スピンドル
2本のバックボーリングスライド(オプション)、各3本の工具(うち最大2本はライブ)
6スピンドル機と同レベルの構成で、2スピンドルポジションでの同時裏面加工が可能
4主軸でのフロントエンド加工
2つの旋回同期スピンドルによる同時カットオフ側加工
---
