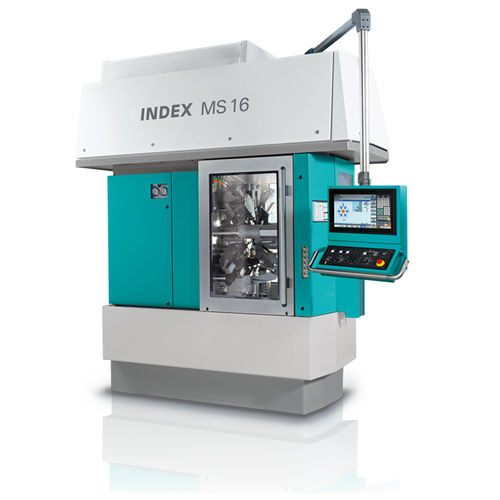

CNC旋盤 MS16 series2軸多軸12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- スピンドル数
- 多軸
- ツールステーション数
- 12ツールステーション
- 応用
- ドリル
- 性能
- 高性能
- 複合機能
- 穿孔, 溝削り
- 直径
16 mm, 22 mm
(0.63 in, 0.87 in)- 回転速度
10,000 rpm
(62,831.853 rad.min-1)- 貫通穴のサイズ
16 mm, 22 mm
(1 in, 1 in)- X軸
14 mm, 45 mm, 94 mm
(1 in, 2 in, 4 in)- Z軸
70 mm, 79 mm, 140 mm
(3 in, 3 in, 6 in)- 公称出力
8.7 kW, 9.2 kW, 12 kW, 15 kW, 49 kW
(11.8 hp, 12.5 hp, 16.3 hp, 20.4 hp, 66.6 hp)- 最大トルク
10 Nm, 11 Nm, 14 Nm, 18 Nm
(7 ft.lb, 8 ft.lb, 10 ft.lb, 13 ft.lb)- 全長
2,599 mm
(102 in)- 全幅
1,300 mm
(51 in)- 全高
3,044 mm
(120 in)- 重量
5,200 kg
(11,464 lb)
詳細
最小の加工時間で最大の切削性能を発揮する溝加工スライド
INDEX Wセレーションによる素早いツールセットアップ
ワークスピンドルを個別に駆動するスピンドルドラム
フレキシブルな完全加工のためのクロススライド
後端加工用の拡張ストローク付きCNCカットオフスライド
極めて短い加減速時間を持つ高ダイナミック同期スピンドル
オペレーティングシステムiXpanel i4.0、18.5インチタッチスクリーン、Siemens S840D sl搭載。
機械設計
ダイナミックで多様な加工能力を低単価で実現
リアエンド加工用の高速同期スピンドル
クロススライドごとに複数の工具を使用可能
ツールキャリアは、内径・外径、固定式、ライブ式と使い分けが可能
すべての主軸位置でC軸加工が可能
ポリゴン加工およびその他の加工オプション
- 5.1/6.1ポジションの同期スピンドル
- カットオフおよびバックボーリングスライド（5.2/6.2ポジション
- 溝加工または穴あけ加工用スライドは、主軸位置ごとに1倍から4倍まで選択可能
- カットオフスライド5.0/6.0およびバックボーリングスライド5.2/6.2付きエクステンションバージョン
- クロススライド 各スピンドルポジションにつき1回 (1～4選択可能)
- INDEX MS16-6 plus でダブル3スピンドル加工が可能
ポリゴン加工
高合金素材でも、縦溝加工や溝入れ加工でポリゴン加工が可能
例六角旋削加工 i=2:1 (カッターヘッドとワークの速度比)
フライス加工
C軸モード(Transmit)と連動したライブツールによるフライス加工。
楕円バリ取り
ライブツールによるC軸、X軸、Z軸の補間に基づいて、クロスドリル穴の均一なバリ取り（均一な切り屑除去）を行います。
---
